华为交换机s3700配置有哪些关键步骤和注意事项？

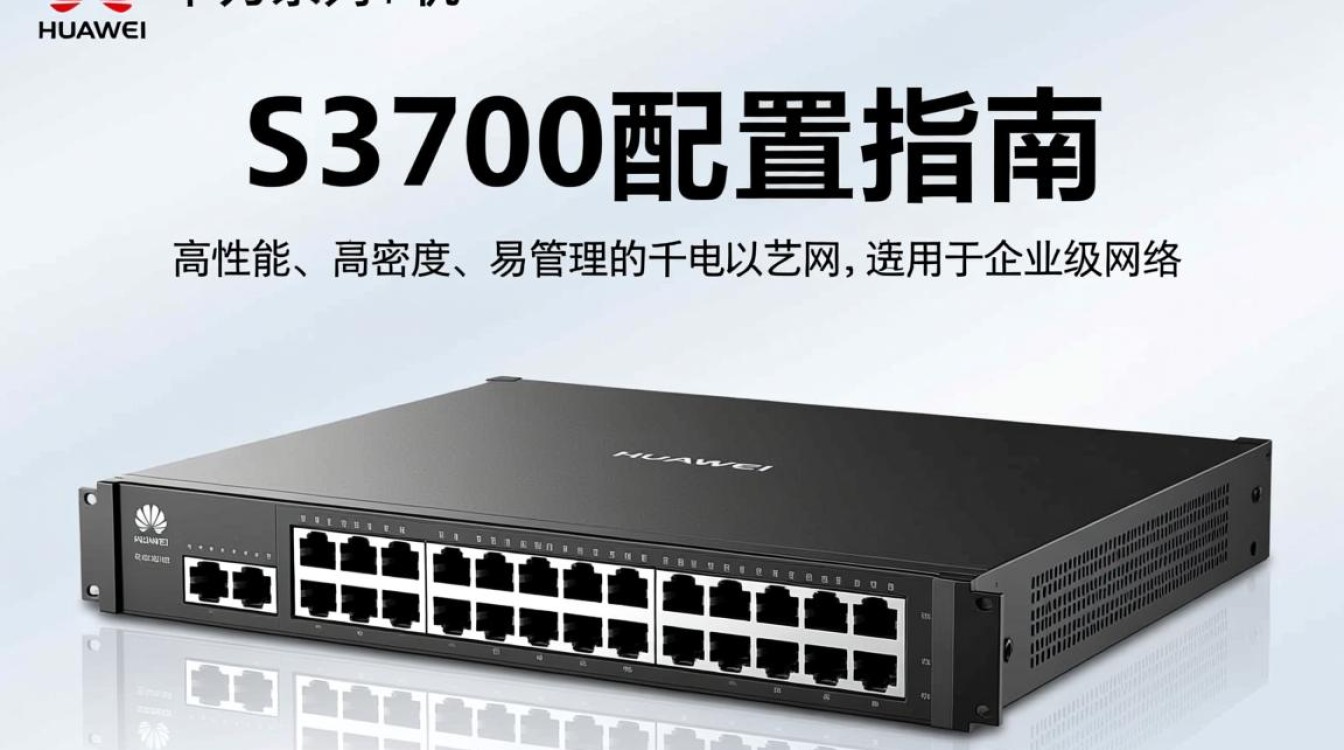

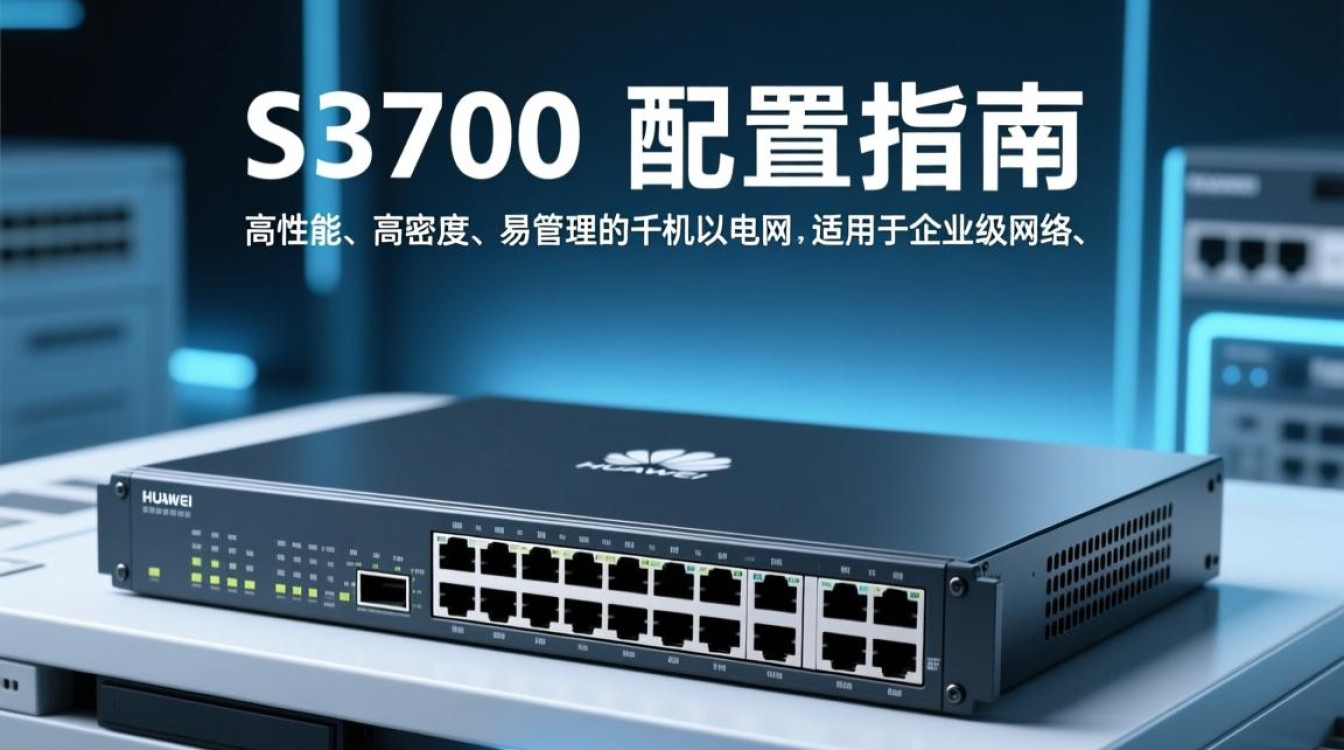

华为交换机S3700配置指南

华为S3700系列交换机是一款高性能、高密度、易管理的千兆以太网交换机，适用于企业级网络环境，本文将详细介绍华为S3700系列交换机的配置方法,帮助用户快速上手。

硬件介绍

1. 产品型号

   • S3700-28TP
   • S3700-52TP
   • S3700-52TP-SI

2. 端口类型

   • 10/100/1000Mbps以太网端口
   • 1000Mbps SFP光口

3. 硬件特性

   • 支持VLAN、QoS、STP、RSTP、MSTP等网络协议
   • 支持PoE功能，适用于IP电话、无线AP等设备
   • 支持硬件防火墙、入侵检测等功能

基本配置步骤

1. 初始化交换机

   • 通过Console口连接交换机，使用默认密码登录
   • 进入系统视图，配置设备名称和登录密码

2. 配置VLAN



   • 进入VLAN视图，创建VLAN
   • 将端口分配到对应的VLAN

3. 配置VLAN IF

   • 进入VLAN IF视图，配置VLAN IF
   • 配置VLAN IF的IP地址和子网掩码

4. 配置STP

   • 进入STP视图，启用STP
   • 配置STP的根桥ID、优先级等参数

5. 配置QoS

   • 进入QoS视图，配置流量优先级
   • 配置带宽分配策略

6. 配置PoE

   • 进入PoE视图，启用PoE功能
   • 配置PoE的供电功率和端口类型

7. 配置安全特性

   进入安全特性视图，配置防火墙、入侵检测等参数

高级配置示例

1. 配置VLAN IF



   [S3700] vlan 10
   [S3700-vlan10] name VLAN10
   [S3700-vlan10] exit
   [S3700] interface vlanif 10
   [S3700]interface vlanif 10
   [S3700-vlanif10] ip address 192.168.10.1 24
   [S3700-vlanif10] exit

2. 配置STP

   [S3700] stp enable
   [S3700] stp root primary
   [S3700] stp root primary mac-address 00-00-00-00-00-01
   [S3700] stp root primary priority 32768

3. 配置QoS

   [S3700] qos policy 1
   [S3700-qos-policy1] priority 3
   [S3700-qos-policy1] exit
   [S3700] qos policy-map 1
   [S3700-qos-policy-map1] class 1
   [S3700-qos-policy-map1-class1] match ip precedence 3
   [S3700-qos-policy-map1-class1] police 80mbps 70mbps conform drop exceed drop
   [S3700-qos-policy-map1-class1] exit
   [S3700-qos-policy-map1] service-policy input 1

FAQs

Q1：如何查看交换机的版本信息？
A1：通过命令display version可以查看交换机的版本信息。

Q2：如何备份和恢复交换机的配置？
A2：备份配置使用命令save，恢复配置使用命令load。

   [S3700] save
   [S3700] load /path/to/config_file
