在工业管道系统中,截止阀作为一种关键的截断类装置，扮演着控制介质流动、调节压力及保障系统安全运行的重要角色，J41H-25C DN32截止阀因其特定的规格和性能，在众多应用场景中备受青睐，本文将围绕该型号截止阀的核心尺寸参数、结构特点、材料选用、工作原理及安装维护要点展开详细阐述，旨在为相关技术人员和采购人员提供一份全面而清晰的参考指南。

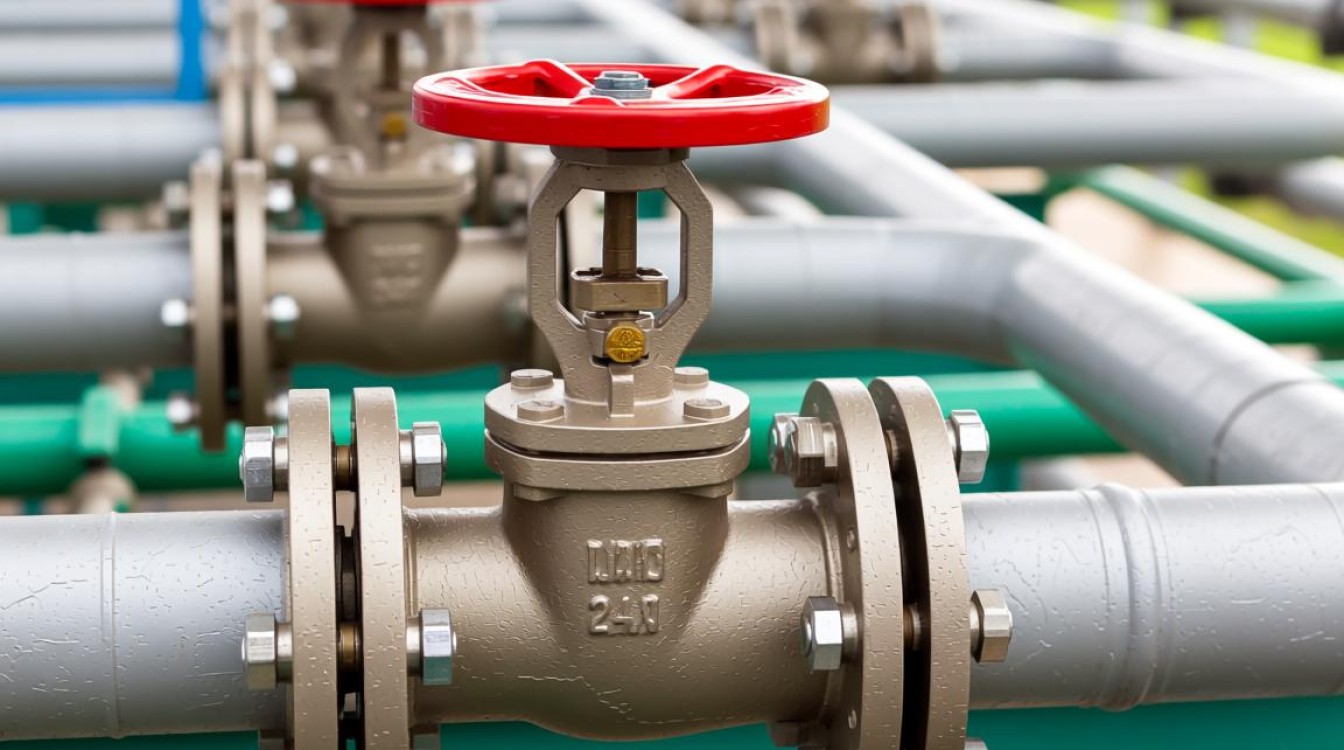

型号深度解析
我们来解读“J41H-25C DN32”这串字符所蕴含的丰富信息，这是理解该阀门特性的基础。
- J：代表阀门类型，即“截止阀”。
- 4：代表连接方式，为“法兰连接”，便于管道的安装与拆卸。
- 1：代表结构形式，为“明杆支架式”，意味着阀杆螺纹位于支架外部，不易受介质腐蚀，且开启程度直观可见。
- H：代表阀座密封面或衬里材料，此处指“Cr13系不锈钢”，具有优良的耐腐蚀和耐磨损性能。
- 25：代表公称压力PN，数值为25，即公称压力为2.5MPa，适用于中高压工况。
- C：代表阀体材料，指“WCB碳钢”，这是一种性能优越的铸钢材料，强度高，韧性好，适用温度范围广。
- DN32：代表公称通径，即阀门的口径大小为32毫米，决定了其流量能力。
核心尺寸参数
尺寸是阀门选型、设计和安装过程中最直观、最关键的依据，J41H-25C DN32截止阀的尺寸遵循国家相关标准（如GB/T 12235），以下为其主要结构尺寸的详细列表，供读者参考。
| 参数代号 | 参数名称 | 尺寸 (mm) | 说明 |
|---|---|---|---|
| L | 结构长度 | 180 | 阀门两端法兰面之间的距离 |
| H | 关闭高度 | ~240 | 阀门关闭时，从阀体顶端到手轮顶端的垂直距离 |
| H1 | 开启高度 | ~295 | 阀门全开时，从阀体顶端到手轮顶端的垂直距离 |
| D | 法兰外径 | 140 | 连接法兰的最大外圆直径 |
| D1 | 螺栓孔中心圆直径 | 100 | 连接螺栓分布圆的直径 |
| D2 | 法兰密封面直径 | 76 | 法兰密封面（突面）的有效直径 |
| b | 法兰厚度 | 18 | 法兰盘的厚度 |
| f | 密封面高度 | 2 | 突面法兰密封面的凸起高度 |
| z-d | 螺栓数量与直径 | 4-Φ18 | 连接螺栓的数量为4个，直径为M18 |
| W | 手轮直径 | 120 | 操作手轮的直径 |
| 重量 | 理论重量 | ~8.5 kg | 阀门的近似净重，具体因制造商略有差异 |
注：H、H1及重量为参考值，不同制造商的设计可能存在细微差别，具体数据应以厂家提供的技术图纸为准。

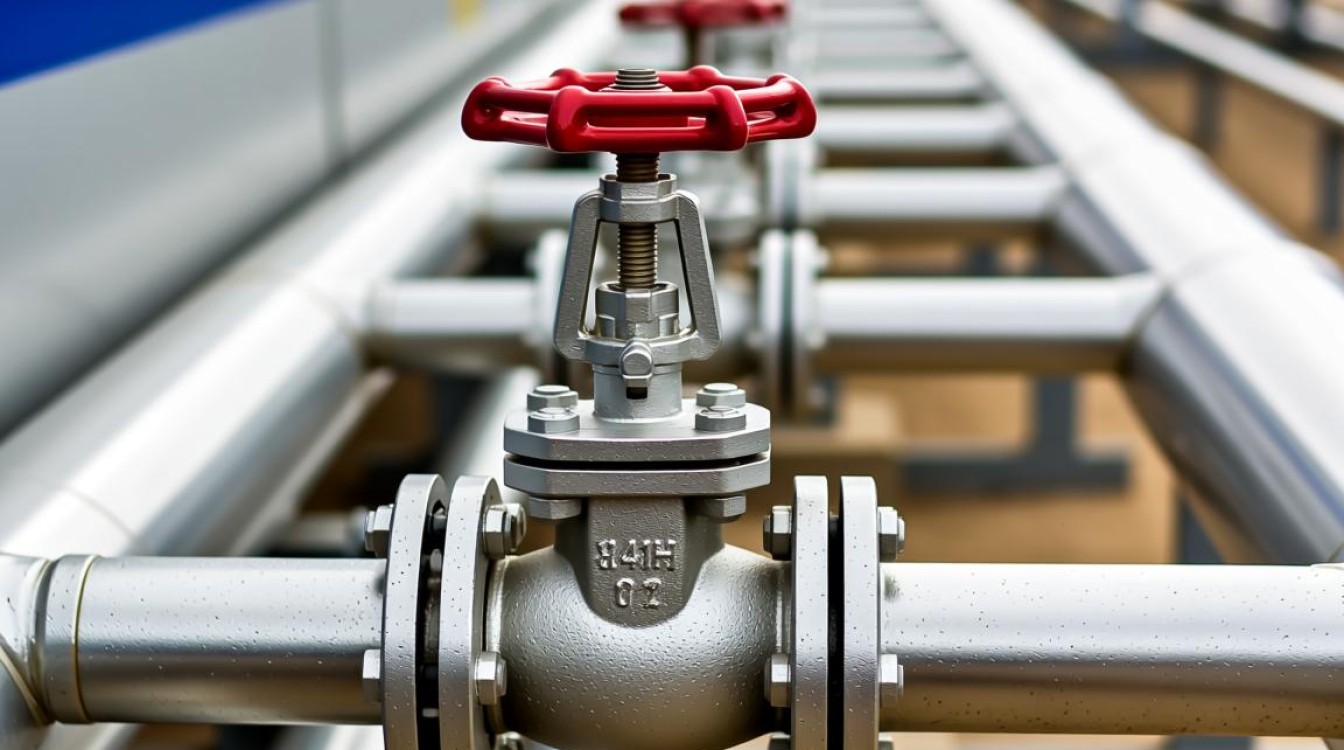

结构特点与工作原理
J41H-25C DN32截止阀采用经典的阀瓣升降式结构，其工作原理是依靠阀杆的旋转带动阀瓣做垂直于阀座密封面的升降运动，从而实现通道的开启与关闭，当阀门关闭时，阀瓣与阀座紧密贴合，依靠密封面的精密配合达到理想的密封效果，其“低进高出”的流向设计是标准配置，即介质从阀瓣下方进入，从上方流出，这种设计使得介质压力有助于阀瓣的关闭，增加了密封的可靠性，同时在开启时能减小操作力矩。

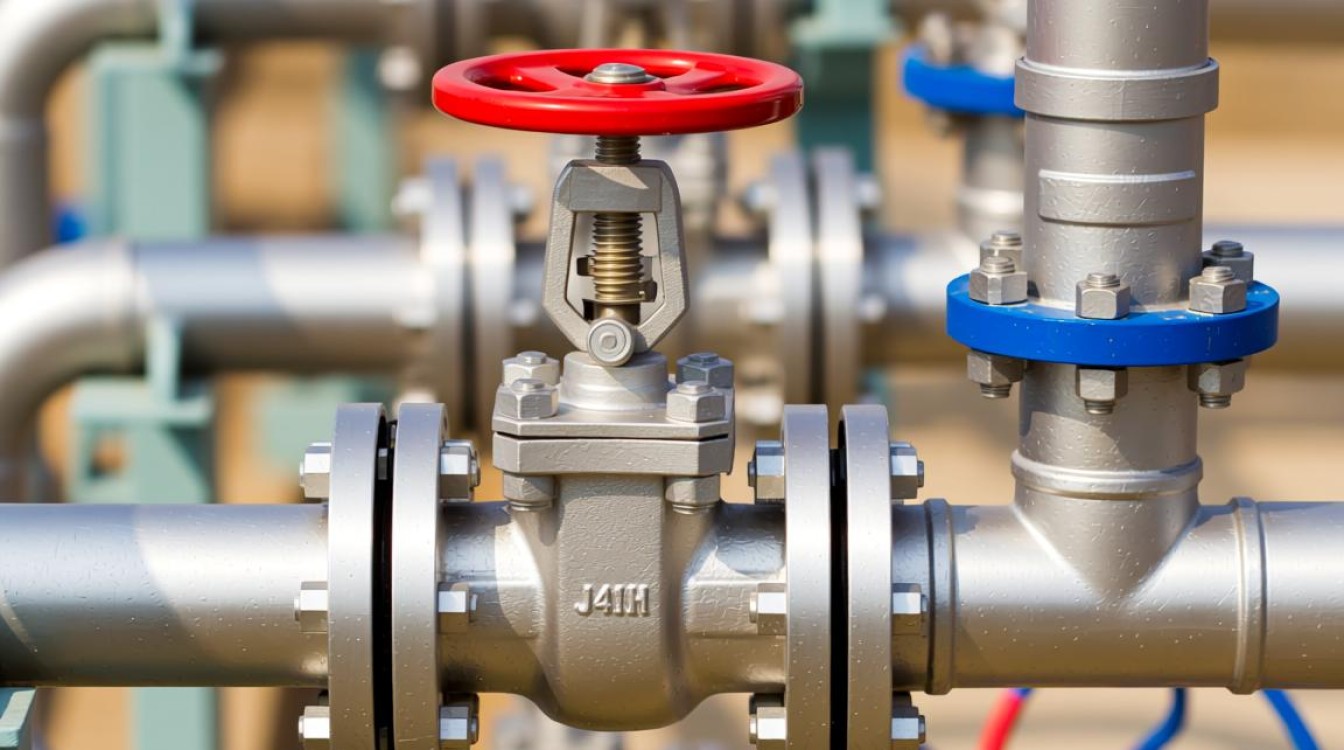

明杆支架式结构是该型号的一大优点,阀杆的螺纹不与介质直接接触，避免了介质的腐蚀和冲刷，延长了使用寿命，阀杆的升降直观地反映了阀门的开启程度，便于现场操作人员判断阀门状态，WCB碳钢阀体坚固耐用，Cr13不锈钢密封面保证了在多种工况下的耐磨与耐蚀性。
安装与维护要点
正确的安装与定期的维护是确保阀门长期稳定运行的保障。
- 安装前检查：安装前需核对阀门型号、规格及压力等级是否与设计要求一致，并清除阀门内腔及法兰密封面的污物。
- 流向确认：务必按照阀体上铸造的流向箭头指示进行安装，确保介质“低进高出”，禁止反向安装，否则可能导致操作困难或密封失效。
- 法兰对中：安装时，应确保阀门法兰与管道法兰同心，两法兰密封面平行，使用合适的垫片（如石墨复合垫或金属缠绕垫），并按对角线顺序均匀拧紧螺栓，防止受力不均导致泄漏。
- 日常维护：定期检查阀门填料函处有无外漏，如有轻微渗漏，可适当拧紧压盖螺母，对于长期不操作的阀门，应定期活动手轮，防止阀杆与填料或阀瓣与阀座锈死，在停机大修时，应检查密封面的磨损情况，并进行必要的修复或更换。
相关问答FAQs
问题1：J41H-25C DN32截止阀中的“25C”具体代表什么含义？
解答：“25C”是两个关键参数的组合。“25”代表公称压力为PN25，即阀门在常温下能承受的最大工作压力为2.5兆帕。“C”是阀体材料的代号，特指WCB（ASTM A216）牌号的碳素铸钢。“25C”准确地描述了该阀门的压力等级和主体材质，是其选型的重要依据。
问题2：该截止阀的安装方向有严格要求吗？可以双向流动吗？
解答：是的，J41H-25C DN32截止阀的安装方向有严格要求，其标准设计是“低进高出”，即介质从阀瓣下方进入，上方流出，这种设计不仅操作省力、密封性好，还能保护阀杆填料免受介质压力的直接冲击，它通常不适用于双向流动的场合，如果反向安装，会导致阀门开启困难，关闭时填料承受高压，增加泄漏风险，严重影响其性能和寿命，在安装时，必须仔细核对阀体上的流向箭头。
