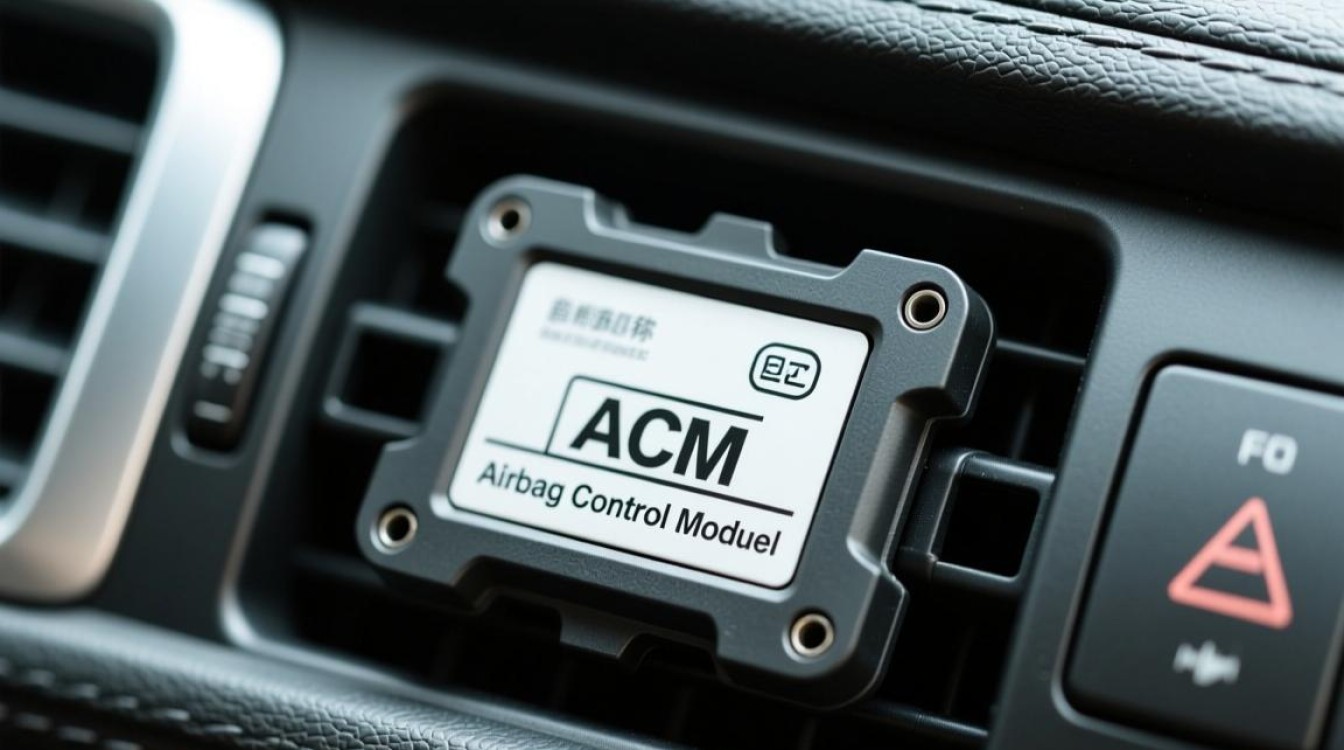

安全气囊系统的核心控制单元被称为安全气囊控制模块（Airbag Control Module，简称ACM），也有的车型称为 Supplemental Restraint System（SRS）控制单元，作为车辆被动安全系统的“大脑”，ACM不仅负责在碰撞发生时精准计算气囊的触发时机与力度，还承担着关键数据的存储与分析功能，是保障行车安全的重要电子部件，安全气囊系统究竟通过怎样的“电脑”来记录和管理数据呢？这需要从ACM的硬件架构、软件功能以及数据存储机制三个方面来理解。
硬件核心：专用微控制器与存储芯片
安全气囊控制模块的硬件基础是一块经过特殊设计的微控制器（Microcontroller Unit，MCU），与普通车载娱乐系统或发动机控制单元不同，ACM选用的MCU具备高可靠性、快速响应能力和抗电磁干扰特性，其内部集成32位或64位处理器核心，主频通常在100MHz以上，能够在毫秒级时间内完成传感器数据的采集与碰撞算法运算。
数据存储方面，ACM采用多层冗余设计：主存储器为闪存（Flash Memory），用于存储程序代码、故障码（DTC）以及碰撞数据记录；部分车型还配备静态随机存取存储器（SRAM），用于临时存储实时传感器数据；EEPROM（电可擦除可编程只读存储器）也被用于保存车辆识别码（VIN）、气囊模块零件号等关键信息，这些存储芯片均经过车规级认证，能在-40℃至105℃的温度范围内稳定工作,确保数据在车辆全生命周期内的安全性。
软件功能：实时监控与数据记录逻辑
ACM的软件系统是实现数据记录的核心，其程序代码通常基于C语言编写，采用实时操作系统（RTOS）进行任务调度，确保对传感器信号的响应时间不超过5毫秒，软件功能主要包括三大模块：
- 数据采集模块：以1000Hz以上的频率持续采集来自碰撞传感器（加速度传感器）、方向盘安全气囊传感器、乘员分类传感器等部件的信号，实时监测车辆的减速度、碰撞角度、乘员体重等参数。
- 碰撞判断算法：通过预设的阈值模型（如加速度变化率、速度变化量等）判断碰撞类型（正面、侧面、翻滚等）和严重程度，当参数超过触发阈值时，向气囊充气模块发送点火指令。
- 数据记录模块：在车辆正常行驶时，循环记录近10秒的传感器数据（即“事件数据记录器”，EDR）；在碰撞发生瞬间，则将碰撞前0.5秒至碰撞后100毫秒的关键数据（如车速、方向盘转角、安全带预紧器状态等）固化存储，避免数据被覆盖。
数据类型：故障码与事件记录的双重档案
ACM存储的数据主要分为两类：一是故障诊断码（DTC），用于记录系统异常；二是事件数据记录（EDR），用于分析碰撞过程。
故障码包括传感器短路/断路、气囊模块内部故障、通信线路异常等，当系统检测到故障时，会存储对应的DTC及故障发生时的冻结帧数据（如发动机转速、车速等），便于维修人员通过OBD-II诊断仪读取。
事件数据记录则类似于飞机的“黑匣子”，详细记录碰撞过程中的关键参数，美国国家公路交通安全管理局（NHTSA）标准要求EDR必须记录碰撞前5秒的车速、制动状态、方向盘转角，以及碰撞时的加速度峰值、气囊是否引爆等数据，这些数据对于事故责任认定、气囊系统优化改进具有重要意义。
数据交互：诊断接口与系统协同
ACM的数据并非孤立存储，而是通过车辆CAN总线与其他控制单元（如ECU、BCM）实时共享，模块预留了OBD-II诊断接口，维修人员可通过专用诊断仪读取故障码、清除历史数据，或进行气囊系统测试，在部分高端车型中，ACM还支持通过4G网络将碰撞数据远程传输至车企服务器，为紧急救援提供支持。
安全气囊系统的“电脑”——ACM，通过专用硬件架构、智能化软件算法和多层次数据存储机制，实现了对车辆安全状态的全程监控与精准记录，其存储的数据不仅是维修诊断的重要依据，更是事故分析、安全技术研发的关键信息来源，随着汽车智能化发展，ACM的数据记录功能将更加精细化,为构建更安全的出行环境提供技术支撑。
