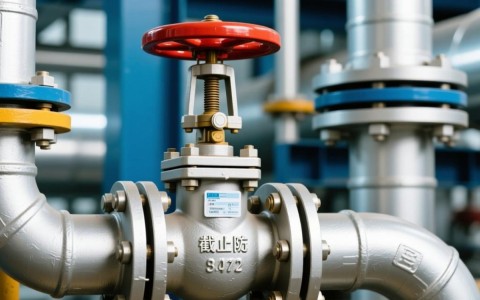

截止阀型号J41W-16C DN200的具体含义和参数是什么？

2025年10月15日 04:42 • 技术教程 • 阅读 694

在工业管道系统中,阀门是不可或缺的控制元件，其型号如同产品的“身份证”，精确地描述了其核心参数与性能，当我们遇到“截止阀J41W-16C DN200”这样的型号时，理解其每个部分的含义对于工程师、采购人员及安装维护人员至关重要，这串代码不仅决定了阀门能否与管道系统匹配，更直接关系到整个系统的安全与稳定运行，下面，我们将对“J41W-16C DN200”进行详尽的拆解分析。

阀门型号的逐一解析

这个型号可以拆分为几个核心部分：J（类型）、4（连接方式）、1（结构形式）、W（密封面材料）、16（压力等级）、C（阀体材料）以及DN200（公称尺寸），每一个代号都承载着特定的技术信息。

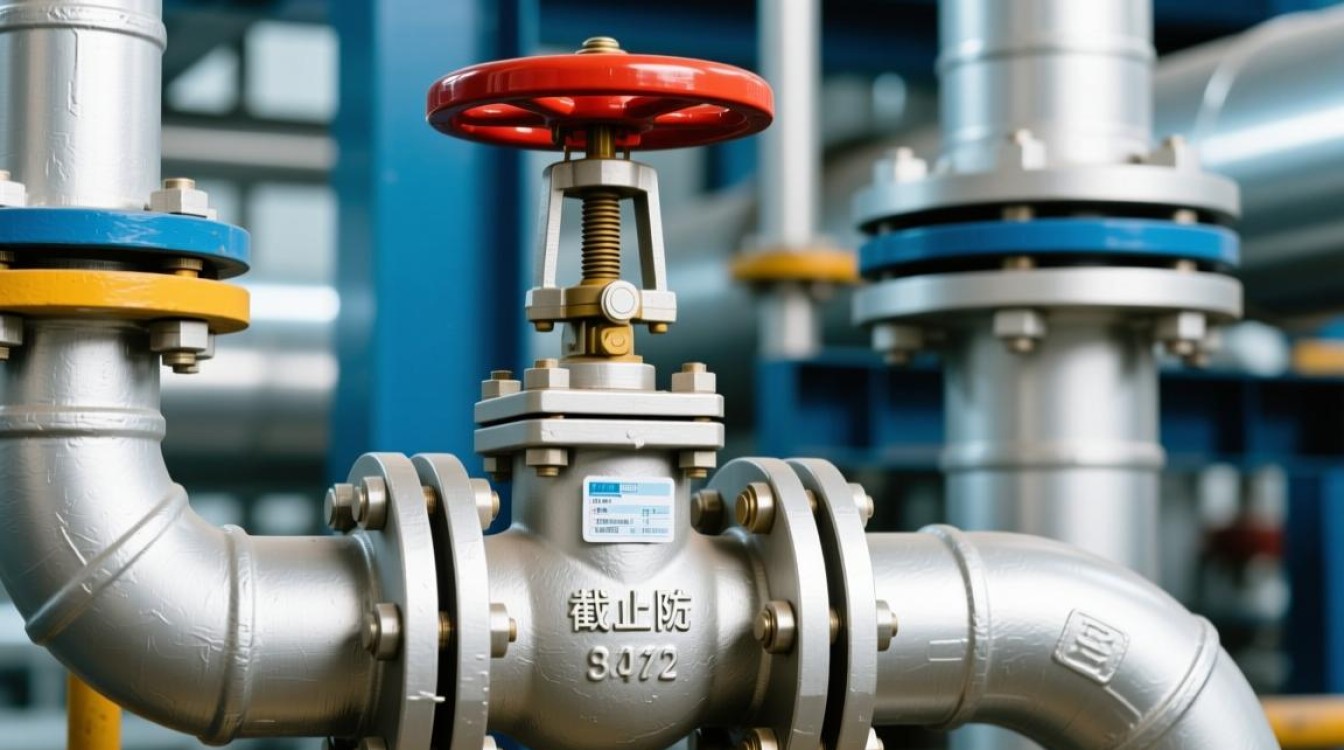

J – 阀门类型代号

“J”是截止阀的汉语拼音首字母，截止阀是一种常见的截断类阀门，其主要功能是接通或切断管路中的介质流动，它依靠阀杆带动阀瓣沿阀座中心线做升降运动，来改变阀瓣与阀座之间的距离，从而实现启闭，截止阀的启闭力矩较大，但具有良好的调节性能和密封性，安装时需注意介质流向，通常为“低进高出”。

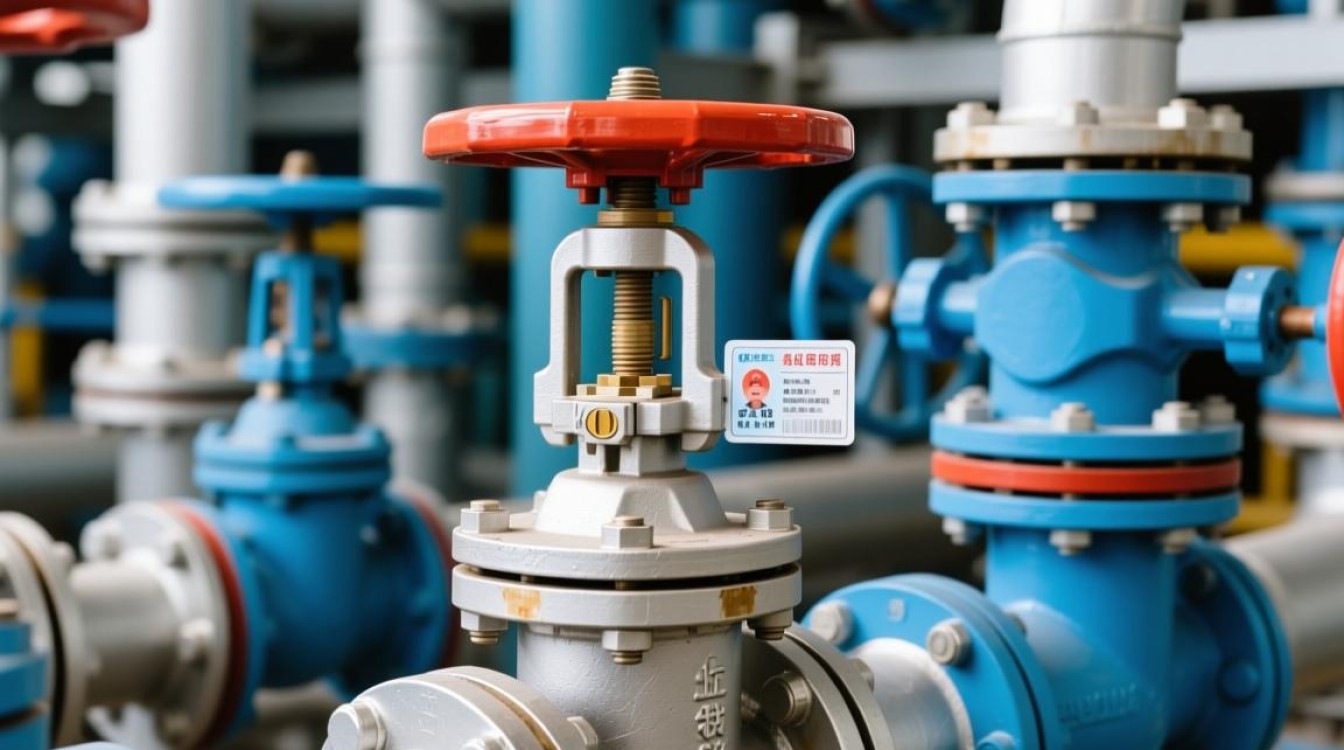

4 – 连接方式代号

“4”代表法兰连接，法兰连接是阀门与管道之间最常见的一种连接方式，它通过一对法兰、密封垫片和螺栓将阀门固定在管道上，这种连接方式拆卸方便，适用于各种压力和管径的管道，特别是像DN200这样的大口径管道，法兰连接的强度和可靠性优势尤为突出。

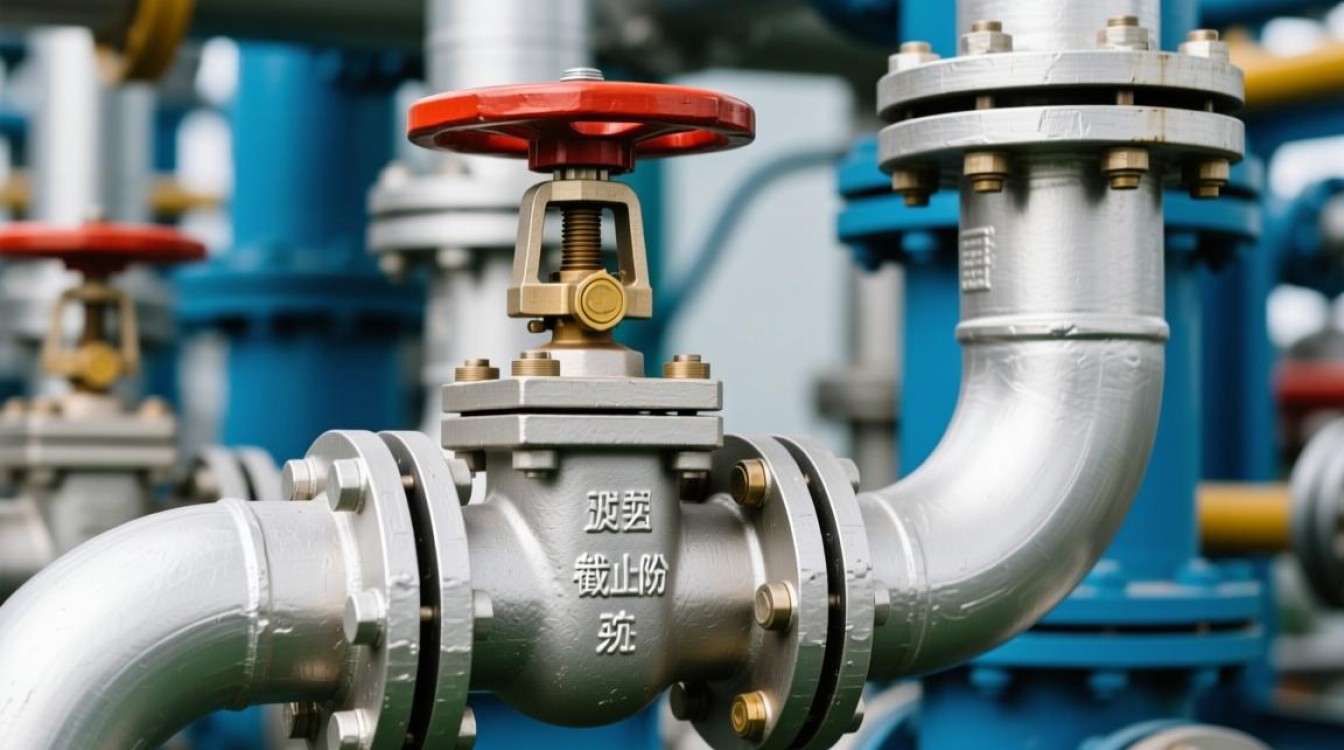

1 – 结构形式代号

“1”在截止阀型号中，通常表示其结构形式为直通式，这意味着阀体的进出口通道在同一条轴线上，介质流经阀门时方向不发生改变，这种结构最为普遍，流体阻力相对较小，结构简单，制造和维护也较为方便。

W – 密封面材料代号

“W”是一个关键的材料代号，它表示阀门的密封面（即阀瓣与阀座接触面）材料由阀体本体材料直接加工而成，由于后面“C”代表碳钢，所以这里的“W”即指密封面材料为碳钢，这种密封方式成本较低，但耐腐蚀性和耐磨性相对较弱，适用于水、蒸汽、油品等非腐蚀性或弱腐蚀性介质。

16 – 压力等级代号

“16”代表阀门的公称压力为PN16，即其最大允许工作压力为1.6MPa（兆帕），这个压力值是指在特定基准温度下（通常为200℃），阀门能够长期安全承受的压力，选择阀门时，必须确保其压力等级不低于管道系统的设计压力。

C – 阀体材料代号

“C”代表阀体材料为碳钢，具体常用牌号为WCB（A216-WCB），碳钢是一种性能优良的工程材料，具有较高的强度、刚度和良好的机械加工性能，同时成本相对经济，它广泛用于中低压、温度不超过425℃的水、蒸汽、石油、天然气等工况。

DN200 – 公称尺寸

“DN200”是公称通径的代号，表示阀门的口径尺寸为200毫米，DN是“Nominal Diameter”的缩写，是管道系统中用于描述元件尺寸的标准参考值，它并不是精确的内径或外径，而是一个方便设计和选用的整数，DN200意味着该阀门需要与公称通径为200mm的管道进行连接。

为了更直观地展示,我们可以将上述信息整理成表格：

代号/型号	含义	详细说明
J	截止阀	截断或接通管路介质，具有调节和节流功能。
4	法兰连接	通过法兰、螺栓和垫片与管道连接，适用于大口径和高压力工况。
1	直通式结构	阀体进出口在同一轴线上，介质流向不改变，结构简单。
W	密封面材料为阀体材料	密封面直接由阀体材料（碳钢）加工而成，适用于非腐蚀性介质。
16	公称压力PN16	阀门在基准温度下的最大允许工作压力为1.6MPa。
C	碳钢（WCB）	阀体主体材料为碳钢，强度高，成本低，应用广泛。
DN200	公称通径200mm	阀门与DN200mm的管道匹配，决定了阀门的流通能力。
