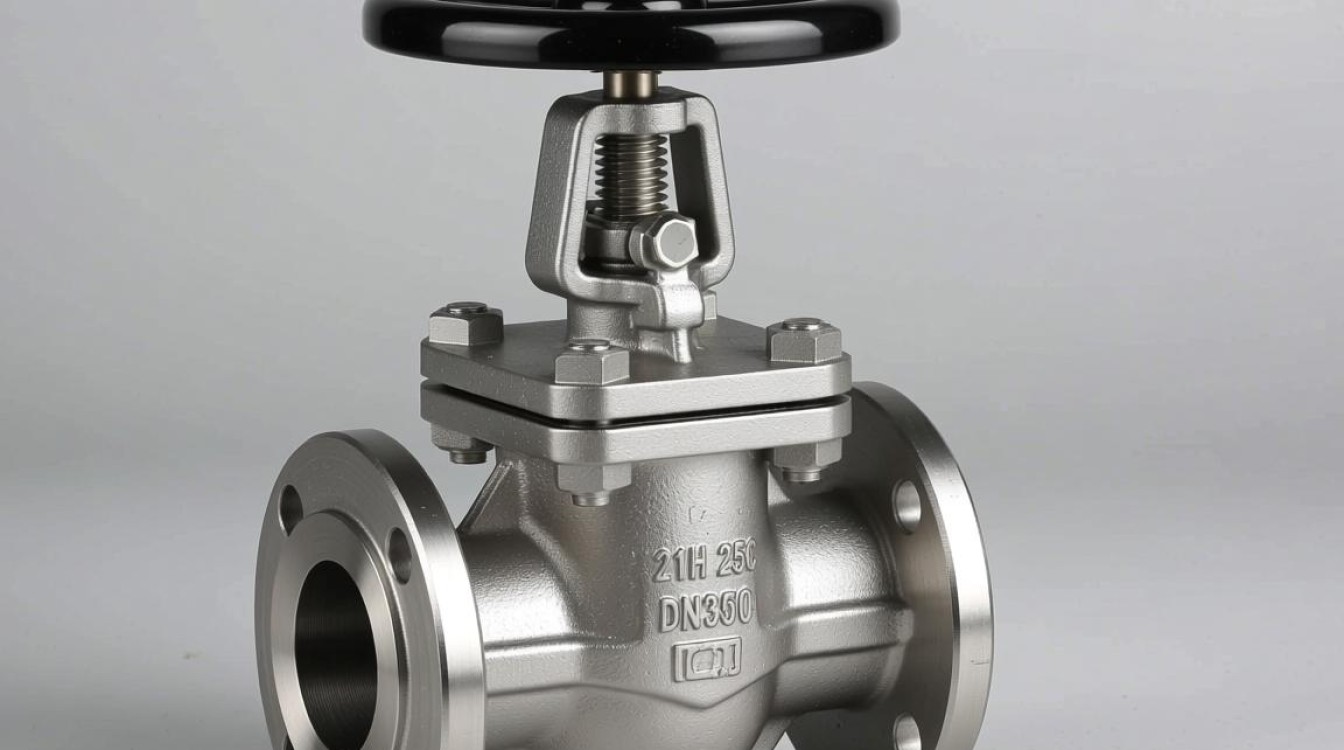

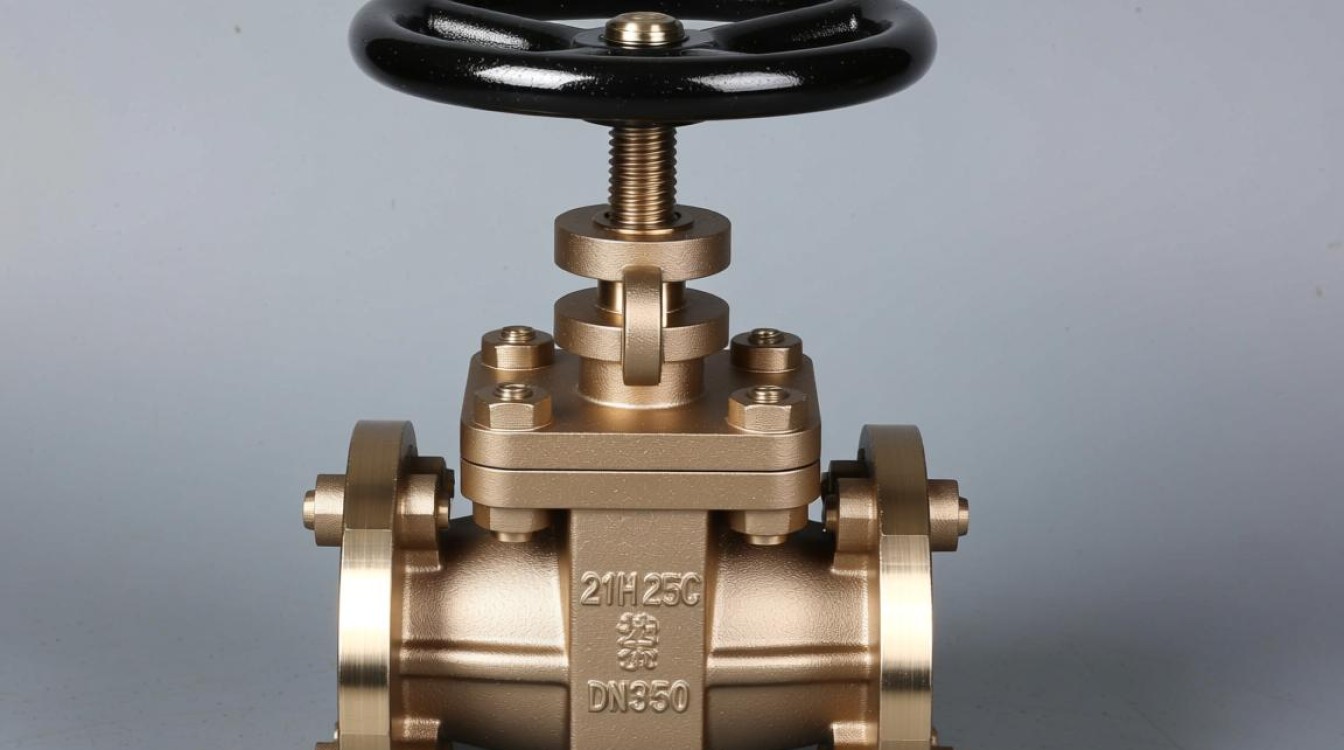

Z41H-25C DN350是一种在工业管道系统中应用极为广泛的明杆楔式单闸板钢制闸阀，要全面了解其尺寸，首先需要对其型号标识进行解读，这有助于我们更深入地理解该阀门的性能与用途，型号中的每一个字符都承载着特定的信息：Z代表闸阀，4表示连接方式为法兰，1指结构形式为明杆楔式单闸板，H是密封面材料代号，代表Cr13系不锈钢，25则为阀门的公称压力PN25（即25公斤级），C表明阀体材质为碳钢（通常为WCB），而DN350则定义了阀门的公称通径为350毫米，这些参数共同构成了阀门的核心身份,也是其尺寸数据的基础。
核心尺寸解析
对于工程采购、安装及维护而言，掌握精确的尺寸数据至关重要，Z41H-25C DN350闸阀的尺寸主要遵循国家标准（如GB/T 12234）或行业通用规范，以下表格列出了一套较为通用的标准尺寸数据，供参考，需要注意的是，不同生产厂家之间可能会因设计优化或遵循不同标准（如API、DIN等）而存在细微差异，因此在关键应用中,务必以厂家提供的具体图纸为准。
| 尺寸项目 | 尺寸值 (mm) | 描述 |
|---|---|---|
| L (结构长度) | 500 | 阀门两端法兰密封面之间的距离，是管道布局的关键参数。 |
| D (法兰外径) | 520 | 法兰的最大外圆直径。 |
| D1 (螺栓孔中心圆直径) | 470 | 连接螺栓中心所在的圆周直径。 |
| D2 (法兰密封面直径) | 448 | 法兰密封面的有效直径。 |
| b (法兰厚度) | 34 | 法兰的厚度，关系到连接的强度与密封性。 |
| f (密封面高度) | 3 | 密封面凸出法兰平面的高度。 |
| z-d (螺栓数量-孔径) | 16-φ26 | 均匀分布在法兰上的连接螺栓数量及孔的直径。 |
| H1 (关闭高度) | ≈1570 | 阀门处于关闭状态时，阀杆顶端到管道中心线的距离。 |
| H (开启高度) | ≈1985 | 阀门完全开启时，阀杆顶端到管道中心线的距离。 |
| 重量 (Weight) | ≈850kg | 阀门的理论净重，用于吊装和运输规划。 |
材料与应用特性
该阀门选用WCB碳钢作为主体材料，具有良好的机械强度和铸造性能，适用于多种工况环境，如水、蒸汽、油品及天然气等介质，密封面采用Cr13不锈钢，经过热处理后硬度较高，具备不错的耐磨损和抗擦伤性能，能有效保证在中低压环境下的密封可靠性，PN25的压力等级使其能够承受25公斤（约2.5MPa）的公称压力，广泛应用于石油化工、城市供热、水利水电、给排水系统以及一般工业管路中，作为截断或接通管路中介质的控制设备，其明杆结构设计，使得阀门启闭状态一目了然，操作直观,便于判断阀位。
相关问答 (FAQs)
为什么我从不同供应商处拿到的Z41H-25C DN350尺寸会有些许差异？
解答： 这种情况是可能存在的，主要原因有几点，虽然大多数国内厂家遵循国标（GB），但也有部分厂家会参照美标（API）或欧标（DIN）进行生产，这些标准对结构长度、法兰尺寸的规定有所不同，即使是同一标准，也存在短系列和长系列结构长度的选择，厂家在设计过程中可能会进行微调，例如加长阀颈（用于高温或深冷保温）、改变支架设计等，都会导致整体高度（H、H1）或重量的变化，在采购时，如果您对尺寸有严格要求，建议明确告知需要遵循的具体标准,或直接索取厂家提供的详细尺寸确认图纸。
Z41H-25C DN350是否可以用于高温蒸汽管道？
解答： 在一定温度范围内是可以的，WCB碳钢材料的适用温度通常在-29℃至425℃之间，对于参数在此范围内的饱和或过热蒸汽，Z41H-25C DN350是适用的，但如果蒸汽温度超过425℃，WCB材料的力学性能会显著下降，此时就需要选用材质等级更高的阀门，例如使用WC6、WC9等铬钼合金钢材料的闸阀，以确保阀门在高温高压下的安全运行和密封性能，在选择时，务必将工作温度、压力及介质特性等工况参数与阀门的技术参数进行匹配。
