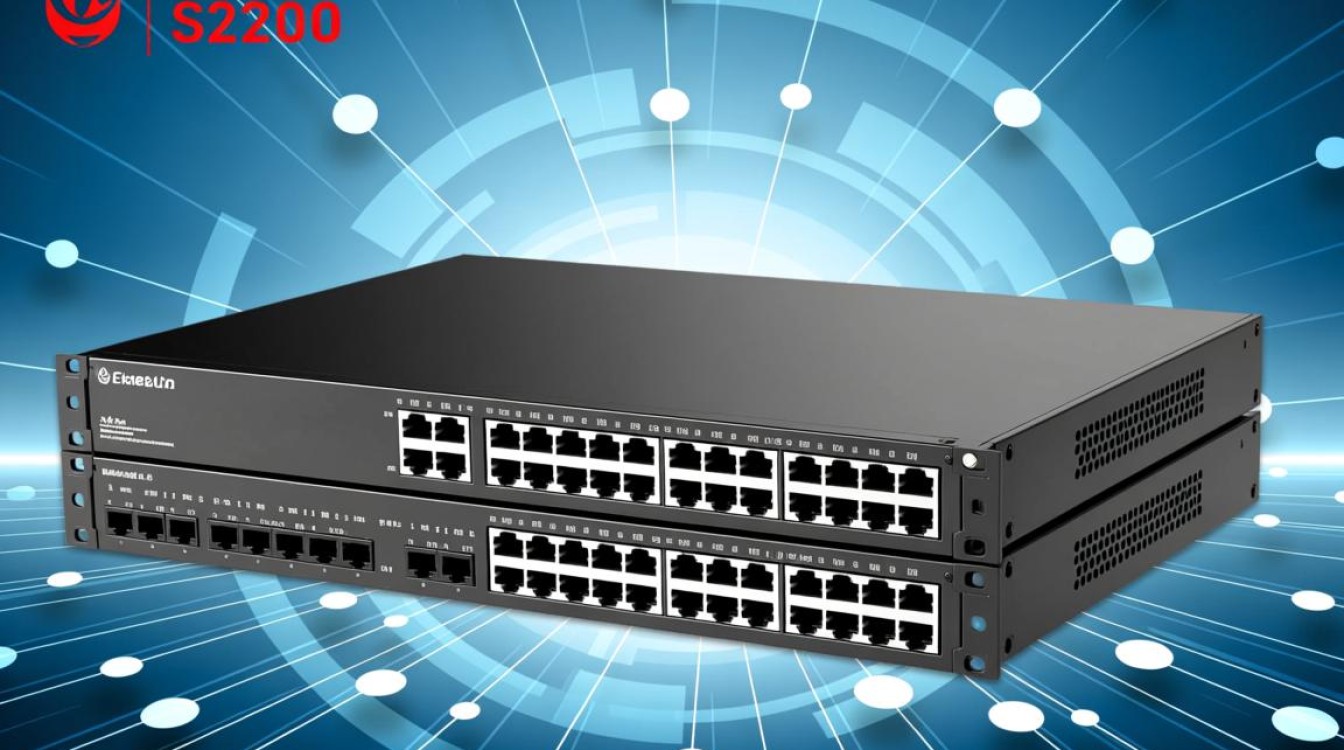

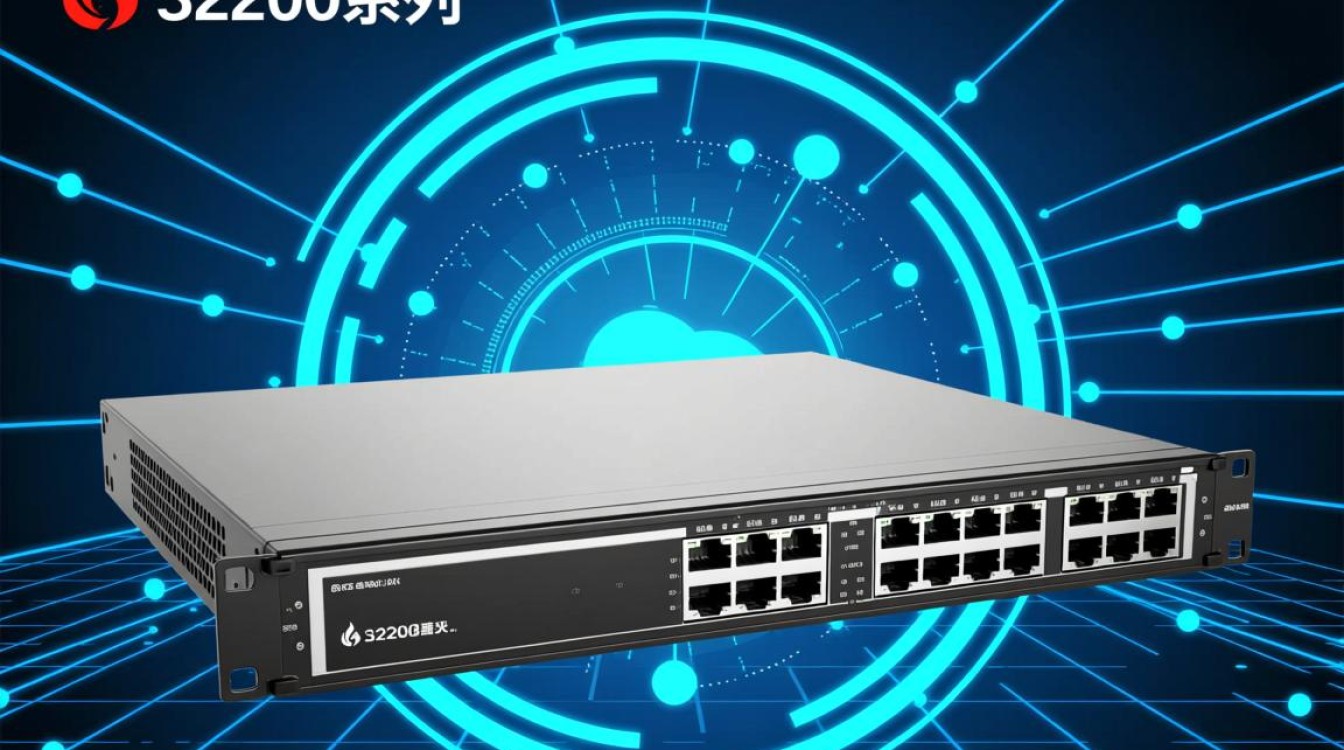

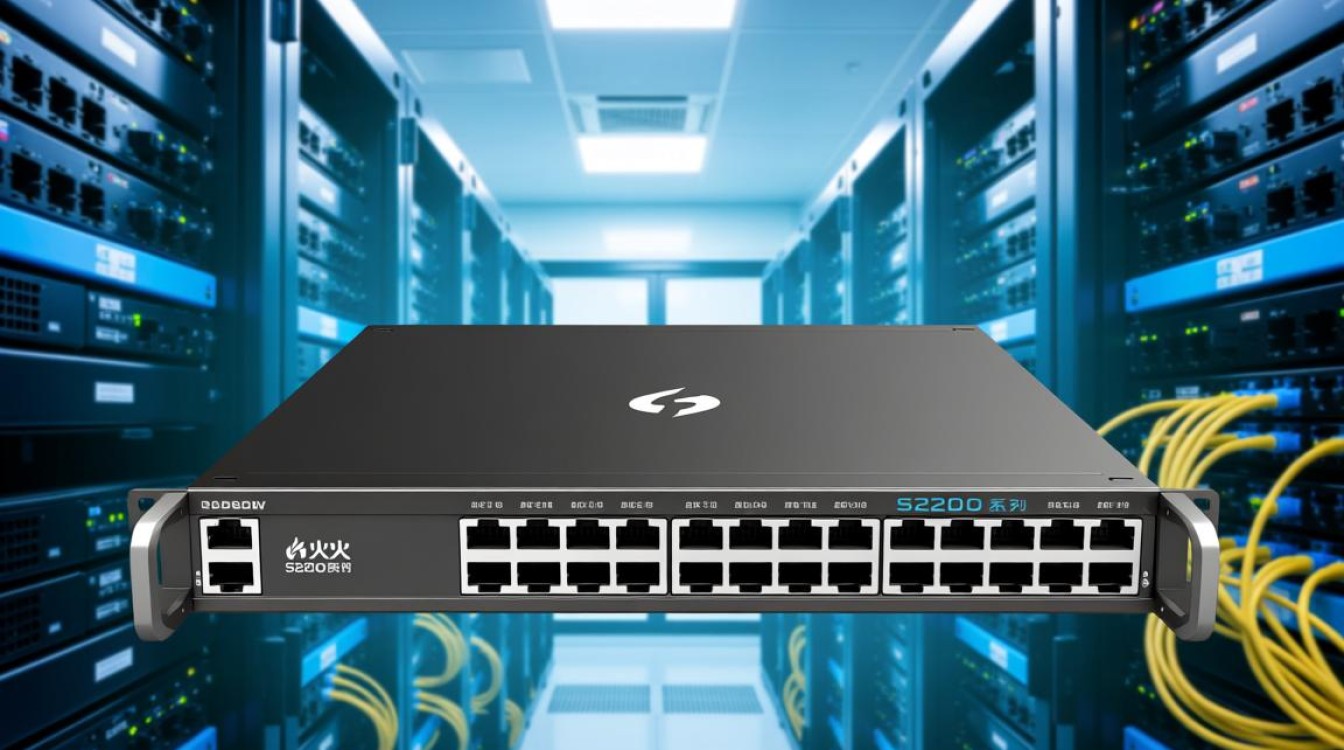

烽火S2200系列交换机作为一款广泛应用于企业网络接入层的设备，其稳定性和功能性能得到了市场的广泛认可，对于网络管理员而言，熟练掌握其配置方法是保障网络高效、安全运行的基础，本文将系统性地介绍烽火S2200交换机的核心配置流程，从初次登录到VLAN划分、端口聚合等关键功能，旨在为读者提供一份清晰、实用的配置指南。
准备工作与初次登录
在进行任何配置之前，首先需要建立与交换机的管理连接,最初始和最可靠的方式是通过控制台端口进行本地连接。
- 物理连接：使用一根Console配置线，一端连接电脑的RS-232串口（或USB转串口），另一端连接交换机面板上标有“Console”的接口。
- 软件配置：在电脑上打开终端仿真软件，如PuTTY、SecureCRT或Windows自带的超级终端，设置连接参数为：
- 波特率：9600
- 数据位：8
- 停止位：1
- 奇偶校验：无
- 流量控制：无
连接成功后，重启交换机或按回车键，终端上将显示设备启动信息，启动完成后，根据提示输入默认的用户名和密码（通常为admin/admin或guest/guest，具体请参考设备手册）即可进入命令行界面，初次登录后，建议立即进入特权模式（enable）和全局配置模式（configure terminal）,进行基础安全设置。
基础系统配置
基础系统配置是保障设备安全性和可管理性的第一步，主要包括设置设备名称、管理IP、特权密码以及开启远程管理服务。
# 进入全局配置模式 Switch> enable Switch# configure terminal Switch(config)# # 1. 设置设备主机名，便于识别 Switch(config)# hostname S2200-Floor1 S2200-Floor1(config)# # 2. 配置管理VLAN的IP地址，通常使用VLAN 1 S2200-Floor1(config)# interface vlan 1 S2200-Floor1(config-if)# ip address 192.168.1.10 255.255.255.0 S2200-Floor1(config-if)# no shutdown S2200-Floor1(config-if)# exit # 3. 设置进入特权模式的密码，增强安全性 S2200-Floor1(config)# enable secret level 15 0 YourStrongPassword # 4. 开启SSH远程管理（推荐，比Telnet更安全） S2200-Floor1(config)# crypto key generate rsa S2200-Floor1(config)# ssh-server enable S2200-Floor1(config)# line vty 0 4 S2200-Floor1(config-line)# login local S2200-Floor1(config-line)# transport input ssh S2200-Floor1(config-line)# exit # 5. 创建管理员用户 S2200-Floor1(config)# username admin privilege 15 secret 0 YourAdminPassword
完成以上配置后，你就可以通过网络中的其他计算机，使用SSH客户端（如PuTTY）通过168.1.10这个IP地址远程管理交换机了。
VLAN划分与端口配置
VLAN（虚拟局域网）是现代网络中实现逻辑隔离、提升安全性和优化广播域的核心技术，S2200支持基于端口的VLAN划分,这是最常见的方式。
1 创建VLAN
假设我们需要创建两个VLAN：VLAN 10用于财务部，VLAN 20用于技术部。
S2200-Floor1(config)# vlan 10 S2200-Floor1(config-vlan)# name Finance S2200-Floor1(config-vlan)# exit S2200-Floor1(config)# vlan 20 S2200-Floor1(config-vlan)# name Technical S2200-Floor1(config-vlan)# exit
2 将端口划入VLAN
我们将具体的物理端口分配给相应的VLAN，Access模式端口通常用于连接终端设备，如PC、打印机等。
# 将端口1-8划入VLAN 10 (财务部) S2200-Floor1(config)# interface range ethernet 1/0/1-8 S2200-Floor1(config-if-range)# switchport mode access S2200-Floor1(config-if-range)# switchport access vlan 10 S2200-Floor1(config-if-range)# exit # 将端口9-16划入VLAN 20 (技术部) S2200-Floor1(config)# interface range ethernet 1/0/9-16 S2200-Floor1(config-if-range)# switchport mode access S2200-Floor1(config-if-range)# switchport access vlan 20 S2200-Floor1(config-if-range)# exit
为了更清晰地展示端口规划,可以使用表格进行说明：
| 端口范围 | 连接设备类型 | 所属VLAN | VLAN名称 | 端口模式 |
|---|---|---|---|---|
| Ethernet 1/0/1 – 1/0/8 | 财务部PC | VLAN 10 | Finance | Access |
| Ethernet 1/0/9 – 1/0/16 | 技术部PC | VLAN 20 | Technical | Access |
| Ethernet 1/0/24 | 上联至核心交换机 | Trunk (All) | N/A | Trunk |
3 配置Trunk端口
当交换机需要与其他交换机或三层设备连接，并承载多个VLAN的数据时,需要将连接端口配置为Trunk模式。
# 假设端口24为上联端口 S2200-Floor1(config)# interface ethernet 1/0/24 S2200-Floor1(config-if)# switchport mode trunk # 允许所有VLAN通过，也可以指定具体VLAN ID，如 switchport trunk allowed vlan 10,20 S2200-Floor1(config-if)# switchport trunk allowed vlan all S2200-Floor1(config-if)# exit
常用高级功能配置：链路聚合
为了增加交换机之间或交换机与服务器之间的带宽，并提供链路冗余，可以配置端口聚合（LACP），LACP（Link Aggregation Control Protocol）是一种标准的协议。
假设我们将端口23和24聚合起来,作为一条逻辑链路连接到上游设备。
# 1. 创建聚合组 S2200-Floor1(config)# interface Port-channel 1 # 2. 将物理端口加入聚合组，并设置为主动模式 S2200-Floor1(config)# interface range ethernet 1/0/23-24 S2200-Floor1(config-if-range)# channel-group 1 mode active S2200-Floor1(config-if-range)# exit # 3. 配置聚合端口的模式（根据需求，可以是Access或Trunk） S2200-Floor1(config)# interface Port-channel 1 S2200-Floor1(config-if)# switchport mode trunk S2200-Floor1(config-if)# switchport trunk allowed vlan all S2200-Floor1(config-if)# exit
配置完成后，这两条物理链路在逻辑上会形成一条高带宽的连接，即使其中一条物理链路断开,网络通信也不会中断。
保存与验证配置
所有配置都是在当前运行的配置中进行的，如果设备重启，这些配置将会丢失,必须将配置保存到启动配置中。
S2200-Floor1# write 或者 S2200-Floor1# copy running-config startup-config
要学会使用show命令来验证配置是否生效,常用的命令有：
show running-config：查看当前全部配置。show vlan brief：查看VLAN信息及端口归属。show interface status：查看所有端口的状态。show interfaces Port-channel 1：查看聚合端口状态。
通过以上步骤，你已经完成了烽火S2200交换机从基础到核心功能的配置，掌握这些配置，足以应对大多数中小型企业网络的接入层部署需求，S2200还支持更多高级特性，如ACL访问控制、STP生成树协议等,需要根据具体的网络需求进行深入学习和实践。
相关问答FAQs
问题1：我忘记了烽火S2200交换机的登录密码，该如何恢复？
解答： 密码恢复通常需要通过物理访问交换机的Console口来完成,基本流程如下：
- 通过Console线连接交换机,重启设备。
- 在设备启动过程中，根据终端提示按下特定的组合键（如
Ctrl+B或Ctrl+C，具体请参考该型号的官方文档）进入BootROM（或Monitor）模式。 - 在BootROM模式下，通常有修改配置文件或跳过配置文件启动的选项，选择跳过当前配置文件启动，这样设备会以出厂默认配置启动,从而绕过密码验证。
- 设备启动后，进入正常配置模式，重新加载原来的配置文件（
copy startup-config running-config）,此时你可以查看明文密码或直接修改特权密码和用户密码。 - 务必保存新的配置。注意： 此过程有一定风险，操作不当可能导致配置丢失,建议在操作前备份配置。
问题2：我已经给交换机配置了管理IP，并且我的电脑也连接在同一个VLAN里，为什么还是无法Ping通交换机的IP地址？
解答： 这是一个常见的排错问题,可以从以下几个方面逐一排查：
- 物理连接与端口状态：确认电脑网线连接正常，并且交换机上对应的端口指示灯正常，使用
show interface status命令检查端口是否处于up状态，是否被管理员shutdown。 - IP地址配置：确认电脑的IP地址与交换机管理IP在同一个网段，交换机IP是
168.1.10，那么电脑IP应设置为168.1.x（x不为10），子网掩码为255.255.0。 - VLAN归属：确认电脑所连接的交换机端口已经划入管理VLAN（通常是VLAN 1），如果电脑连接在Access端口，该端口的VLAN ID必须与管理VLAN的ID一致，使用
show vlan brief命令检查端口与VLAN的对应关系。 - 本地防火墙：检查电脑操作系统自带的防火墙或第三方杀毒软件的防火墙设置，有时防火墙会阻止ICMP请求（Ping请求）,可以尝试暂时关闭防火墙进行测试。
- 交换机功能限制：极少数情况下，交换机可能配置了ACL（访问控制列表），限制了ICMP流量，使用
show running-config查看是否有相关ACL配置并应用在了VLAN接口上。
