J23W-100CDN8针形截止阀有什么特点和用途？

型号深度解析

要全面理解一款阀门,首先需要从其型号编码入手，针形截止阀J23W-100CDN8的型号并非随意组合，而是遵循了行业标准，清晰地揭示了其核心规格与特性。

通过这个表格,我们可以清晰地勾勒出这款阀门的基本画像：一个采用外螺纹连接、Y型直流式结构、由碳钢制造、公称压力高达10MPa、通径仅为8mm的高压针形截止阀。

核心特点与工作优势

针形截止阀J23W-100CDN8的设计初衷是为了解决在高压环境下对小流量进行精确控制和可靠关断的难题，其核心特点体现在以下几个方面：

• 精确的流量调节：阀针的尖端呈锥形，通过旋转手轮带动阀杆做轴向移动，使阀针与阀座之间的微小环状间隙发生变化，这种设计使得开度调节非常细腻，可以实现对流量的微量控制，远非普通截止阀所能比拟。
• 优异的密封性能：阀针与阀座之间采用线密封或面密封配合，只要加工精度达标，就能获得极佳的密封效果，在关闭状态下，它能有效承受高压，防止内漏，确保系统安全。
• 显著的节流降压效果：当流体通过狭窄的阀针与阀座间隙时，会产生较大的压力损失，这一特性使其不仅可用于截止，还可作为节流阀，用于降低下游管路的压力。
• 紧凑的结构与高压耐受性：Y型直流式结构设计使得阀门整体尺寸小巧，便于在空间有限的设备上安装，100的压力等级和坚固的碳钢阀体，保证了其在高压系统中的结构强度和运行可靠性。
• 结构简单，维护方便：该阀门零部件较少，结构相对简单，使得日常检查和维护工作变得容易，填料函的设置也方便了用户对阀杆处外漏的调整与处理。

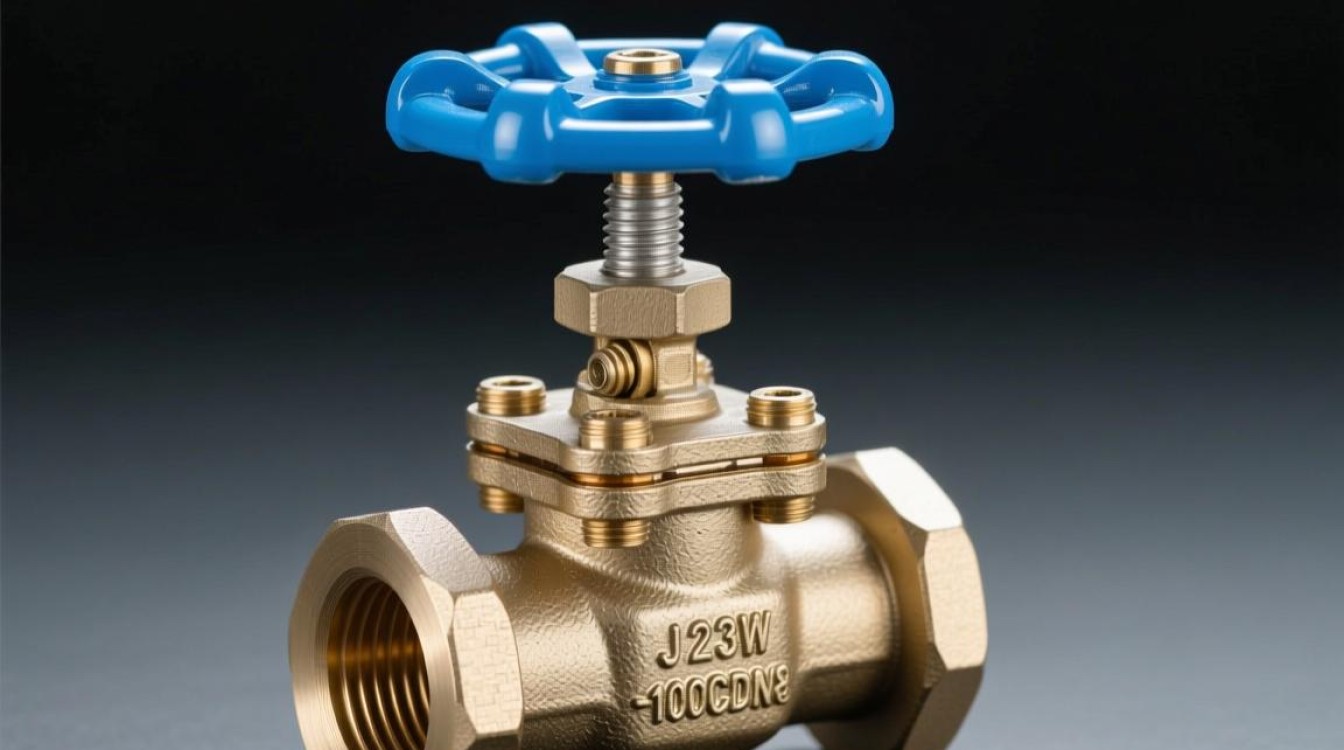

主要结构部件

一个性能可靠的阀门,离不开其内部各部件的精密协作，针形截止阀J23W-100CDN8主要由以下几个部分构成：

1. 阀体：作为阀门的主体，承受着介质的压力和温度，采用碳钢材料铸造或锻造成型，其内部的Y型流道设计保证了流畅的介质通过。
2. 阀盖/阀杆螺母：与阀体连接，支撑阀杆，并设有填料函，用于防止介质沿阀杆向外泄漏。
3. 阀杆与阀针：这是阀门的核心运动部件，阀杆上部与手轮连接，下部与精密加工的阀针集成一体，通过旋转手轮，驱动阀杆带动阀针升降，实现阀门的开启、关闭与调节。
4. 阀座：位于阀体内部，与阀针配合形成密封副，其密封面的光洁度和硬度直接决定了阀门的密封性能和使用寿命。
5. 填料：填充在阀杆与阀盖之间的填料函内，通常采用柔性石墨或PTFE等材料，起到密封作用，防止外部泄漏。

典型应用领域

结合其高压、小口径、精密调节的特性，针形截止阀J23W-100CDN8在以下工业领域有着广泛的应用：

• 仪表与取样系统：常用于压力表、差压计的引压管路上，作为“一次阀”或“二次阀”，用于仪表的投运、切断或校准，也常用于化工流程的取样点。
• 液压与气动系统：在高压油路或气路中，用于精确控制执行元件的速度、压力，或作为旁路节流阀，对系统进行微调。
• 石油与天然气开采：在井口装置、输油管路中，用于高压流体的泄放、排空和辅助管路的控制。
• 电力与化工设备：用于锅炉给水、减温水管路，以及各种高压实验装置和化学加注系统，实现对小流量介质的精确控制。

安装与维护要点

为确保针形截止阀J23W-100CDN8能够长期稳定运行，正确的安装与及时的维护至关重要。

• 安装：安装前应清除管道内的焊渣、杂物；安装时应注意介质流向，确保与阀体上的箭头标识一致（直流式通常双向均可，但遵循标识更佳）；螺纹连接处应使用合适的密封材料（如生料带、密封胶），防止外漏；阀门安装位置应便于后续操作和维修，避免承受额外的管道应力。
• 操作：开启和关闭阀门时应缓慢平稳，尤其在高压系统中，快速操作可能引发水锤现象，损坏阀门和管道；关闭时切勿使用加力杆过度紧固手轮，以免损坏阀针和阀座密封面。
• 维护：定期检查填料函有无泄漏，如有轻微渗漏，可通过适度拧紧压盖螺母进行调整；如发现阀门关闭不严（内漏），则可能是密封面有损伤或夹杂异物，需解体进行清理或研磨修复；对于长期不用的阀门，应定期活动一下，防止阀杆与填料卡死。

相关问答 FAQs

Q1: 针形截止阀J23W-100CDN8的阀体材料是碳钢，这限制了它的使用范围吗？

A1: 是的，碳钢（C）材料的应用范围确实有一定限制，碳钢具有良好的机械强度和成本优势，但其耐腐蚀性较差，这款阀门主要适用于水、蒸汽、油品等非腐蚀性或弱腐蚀性的介质，如果您的应用介质具有强腐蚀性（如酸、碱、盐溶液等），则应选择不锈钢（如304、316/316L，型号中通常用P或R表示）或更高级的合金材料（如蒙乃尔、哈氏合金）制造的阀门，以确保系统的安全和寿命。

Q2: 针形截止阀J23W-100CDN8的“直流式”（Y型）结构相比普通的直通式针阀有什么优势？

A2: 直流式（Y型）结构的核心优势在于其更优的流体动力学性能，它的阀体流道与介质主流方向呈一定夹角，使得流体在阀门内部转向更为平缓，流动阻力小，压力损失也相应减小，这对于高压系统尤为重要，因为更小的压降意味着更少的能量损失和对系统稳定性的更小影响，而直通式针阀虽然结构可能更紧凑，但流体进出时需要经过一个近乎90度的转向，会产生更大的流阻和压力降，在追求高效率、低能耗的高压工况下，Y型直流式针阀是更理想的选择。
