安全带提醒装置怎么搭建？低成本DIY方案有哪些？

安全带提醒装置是汽车主动安全系统的重要组成部分，能有效提醒驾乘人员系好安全带，降低交通事故中的人员伤亡风险，搭建一套功能完善的安全带提醒装置需要综合考虑硬件选型、电路设计、程序逻辑和安装调试等多个环节,以下是具体的搭建方法和步骤。

核心功能需求分析

在搭建前需明确装置的核心功能：当驾驶员或乘客未系安全带且车辆启动时，通过声音、灯光或振动等方式发出提醒；部分高级功能可包括副驾驶座位占用检测、安全带卡扣状态实时监测、与车辆仪表盘联动显示等，基础型装置可从驾驶员位提醒入手，逐步扩展至全车座位,简化开发难度和成本。

主控制器：建议选用低功耗、易编程的微控制器（MCU），如Arduino Uno、STM32系列或ESP32，ESP32因其内置Wi-Fi和蓝牙模块，便于后续扩展智能互联功能，是较为理想的选择。
传感器模块：

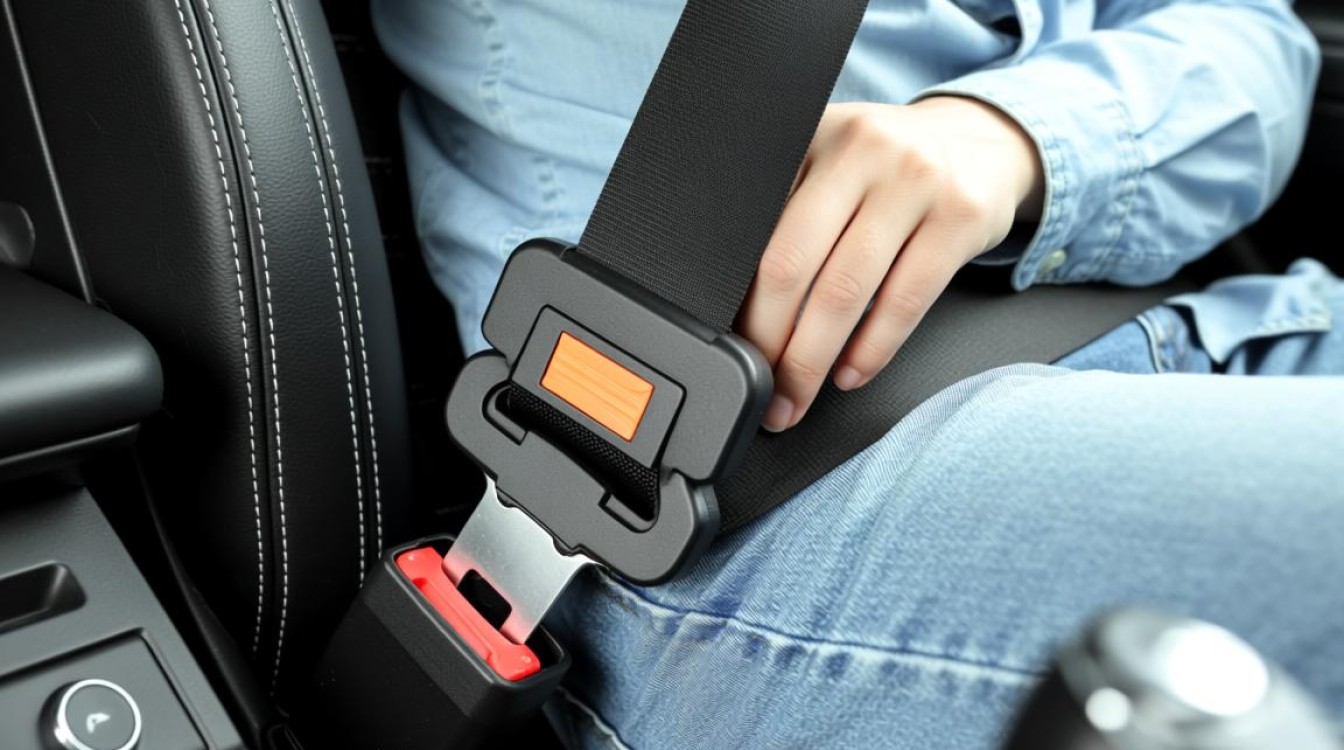

- 安全带卡扣状态传感器：通常采用微动开关或霍尔传感器，通过检测卡扣插入/拔出时的机械触点变化或磁场变化来判断状态，微动开关成本低，但需考虑机械寿命；霍尔传感器无触点磨损，可靠性更高。
- 车辆状态信号采集：需获取车辆点火信号（IGN）和车速信号，点火信号可通过检测点烟器或保险盒的12V电压实现，车速信号可从CAN总线截取（需CAN模块）或通过霍尔传感器检测变速箱输出轴转速。
提醒执行单元：
- 声光提醒：选用高亮LED和有源蜂鸣器，LED可安装在仪表盘或A柱位置，蜂鸣器需选择音量可调（≥85dB）的型号。
- 振动提醒：针对驾驶员位，可增加偏心转子马达，通过PWM信号控制振动强度。
电源管理模块：采用LM2596等降压芯片，将车载12V电压转换为MCU所需的5V或3.3V稳定电压,并设计反接保护和过流保护电路。

传感器接口电路：微动开关可直接连接至MCU的GPIO引脚，采用上拉电阻确保未触发时为高电平；霍尔传感器需根据型号添加限流电阻和滤波电容，避免信号抖动。
信号隔离与保护：车辆信号（如点火信号）可能存在电压波动，需使用光耦（如PC817）进行隔离，防止高压损坏MCU，车速信号若从CAN总线获取，需选用CAN收发器（如TJA1050）并设计终端电阻。
执行单元驱动电路：蜂鸣器和LED可直接由MCU的GPIO驱动，但振动马达因功率较大，需通过三极管（如8050）或MOS管（如IRF5400）进行放大控制，并在两端并联续流二极管保护电路。
PCB设计与布局：若需批量生产，可设计PCB板，将各模块集成化，布局时注意强弱电分离，避免信号干扰；若为原型验证,使用洞洞板或面包板搭建即可。

以Arduino为例，程序流程可分为以下模块：

初始化设置：配置GPIO引脚模式（传感器输入为上拉输入，执行单元输出为推挽输出），初始化串口通信（用于调试）。
状态检测函数：
- 读取点火信号：检测点火引脚是否为高电平，若为高则判定车辆启动。
- 读取安全带状态：循环检测卡扣传感器引脚，若为低电平则判定未系安全带。
- 车速信号处理（若采用CAN总线）：通过CAN库解析数据帧，提取车速值。
提醒逻辑：
- 基础逻辑：当检测到车辆启动且安全带未系时，触发LED闪烁（1Hz频率）和蜂鸣器间歇鸣响（0.5秒响/0.5秒停）。
- 进阶逻辑：若车速超过20km/h仍未系安全带，可加大蜂鸣器鸣响频率，或通过振动马达增强提醒；副驾驶位可增加座位压力传感器（如FSR），判断有人占用后再触发提醒。
低功耗优化：在车辆熄火时，MCU可进入休眠模式，仅通过中断引脚唤醒（如点火信号变化）,降低待机功耗。

传感器安装：安全带卡扣传感器需固定在原车卡扣内部，确保卡扣插入时能可靠触发；点火信号可从点烟器正极引出，注意区分ACC档（仅通电）和IG档（启动时通电）。
线路布置：所有线路需沿原车线束走向固定，避免与发动机、排气管等高温部件接触，高压线与低压信号线分开布置，防止电磁干扰。
功能测试：
- 上电测试：未启动车辆时，装置应处于待机状态；启动车辆后，若未系安全带，提醒装置应立即触发。
- 模拟驾驶：在不同车速下测试提醒功能，验证车速信号的准确性；反复插拔安全带，检查传感器响应是否灵敏。
- 可靠性测试：连续运行24小时，观察是否存在死机、误触发或漏触发等问题。

搭建安全带提醒装置需兼顾安全性与实用性，硬件选型应优先考虑可靠性，程序逻辑需覆盖各种使用场景，对于普通用户，可购买现成的OBD-II接口安全带提醒器直接安装；对于电子爱好者，通过上述步骤自主搭建不仅能降低成本，还能根据需求定制功能,提升行车安全。
