H3C交换机配置线连接不上电脑应该怎么办？

在网络设备的日常管理与维护中,H3C配置线扮演着一个看似基础却至关重要的角色，它不仅是网络工程师与新设备建立沟通的“第一桥梁”，也是在设备无法通过网络远程访问时进行故障排查的“生命线”，理解其工作原理、类型和使用方法，是每一位网络专业人员必备的技能。

H3C配置线的定义与作用

H3C配置线,通常也称为Console线，是一种专门用于连接计算机与H3C网络设备（如交换机、路由器、防火墙等）“Console”控制台端口的物理线缆，其核心作用是实现“带外管理”。

带外管理指的是通过一个独立于业务数据网络的专用管理通道对设备进行访问和配置,在设备刚刚上电、尚未配置任何IP地址，或因配置错误、网络故障导致无法远程登录时，带外管理是唯一可行的接入方式，通过配置线，管理员可以直接访问设备的底层命令行界面（CLI），进行初始化设置、固件升级、密码恢复和故障诊断等关键操作。

配置线的常见类型与接口

随着计算机接口技术的演进,H3C配置线也呈现出几种不同的形态，以适应不同终端设备的需求，主要分为以下两类：

USB转RJ45类型的配置线是目前市场上的主流,其内部集成了一个USB转串口的芯片，在操作系统中会虚拟出一个COM端口，以便终端软件进行识别和通信。

连接与配置的详细步骤

使用H3C配置线进行设备登录,整个过程可分为物理连接、驱动安装、软件配置和设备交互四个步骤。

物理连接

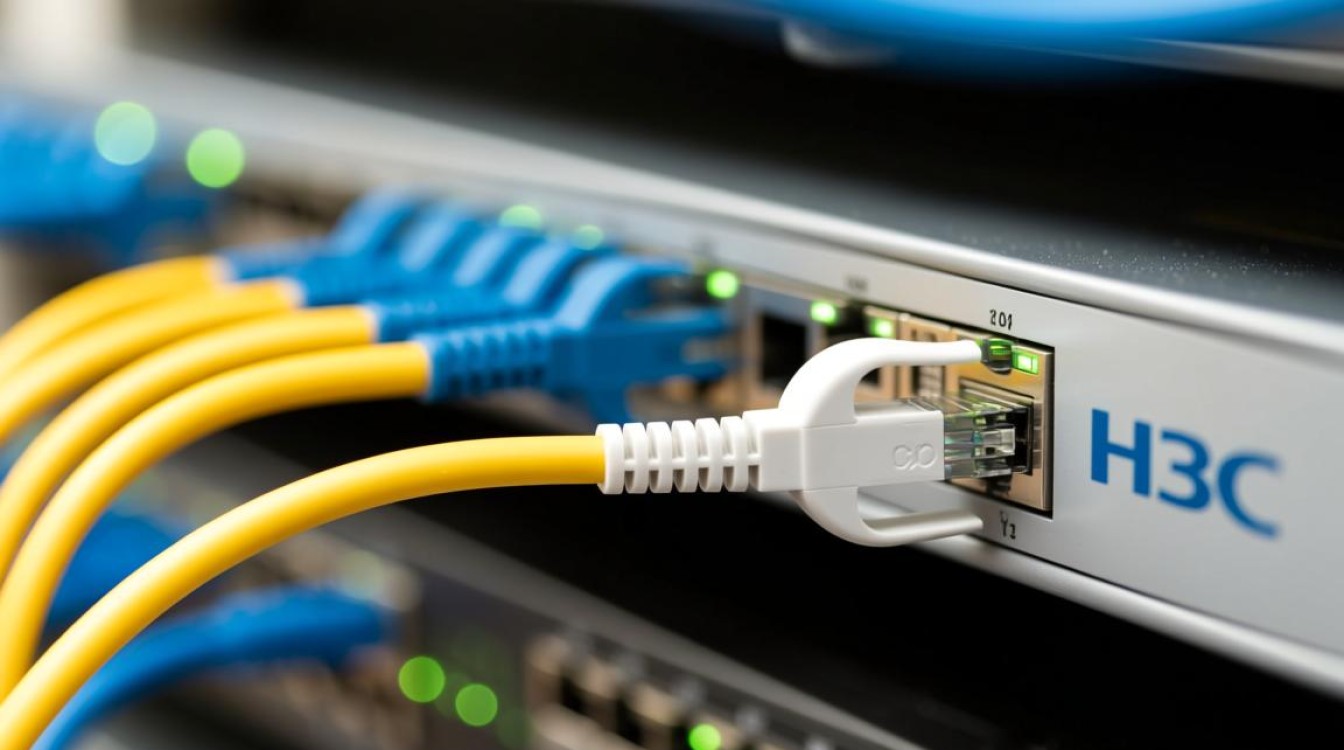

将配置线的RJ45水晶头端，稳妥地插入H3C设备面板上标识为“Console”的蓝色端口，将另一端（DB9或USB）连接到您的计算机，确保连接牢固，避免接触不良。

安装驱动程序（仅USB线需要）
若使用USB转RJ45配置线，首次连接时，Windows系统通常会尝试自动安装驱动，如果安装失败或无法识别，您需要根据线缆品牌（如Prolific、FTDI、CH340等）访问其官网下载并手动安装驱动程序，安装成功后，可以在计算机的“设备管理器” -> “端口(COM和LPT)”下看到一个新增的COM端口（Prolific USB-to-Serial Comm Port (COM3)”），请记下这个端口号。

配置终端仿真软件
在计算机上打开一款终端仿真软件，如PuTTY、SecureCRT、Xshell或Windows自带的超级终端，以常用的PuTTY为例，配置参数如下：

• 连接类型：选择“Serial”（串行）。
• 串口线：输入在步骤二中查看到的COM端口号（如COM3）。
• 速度（波特率）：设置为9600（这是H3C设备的默认波特率）。
• 数据位：8
• 停止位：1
• 奇偶校验：None
• 流控：None

连接与交互
完成上述配置后，点击“打开”按钮，如果设备和连接都正常，终端窗口中会显示H3C设备的启动信息，最后停留在命令行提示符，如 <H3C> 或 [H3C]，您就可以开始输入命令来管理和配置设备了。

常见问题与排查

在使用配置线时,可能会遇到一些常见问题。

• 问题：终端窗口无任何显示。
  • 排查方法：首先检查物理连接是否插紧；确认设备管理器中的COM端口号与PuTTY中设置的是否一致；核对波特率是否为9600；尝试重新安装USB转串口驱动。
• 问题：终端窗口显示乱码。
  • 排查方法：这几乎可以肯定是波特率设置不正确导致的，请确保终端软件的波特率与设备当前的Console波特率完全一致，如果设备曾被他人修改过，可以尝试115200、38400等其他常见波特率。

相关问答FAQs

H3C的配置线可以用于其他品牌的网络设备吗？
回答：绝大多数情况下是可以的，H3C、Cisco、Huawei、H3C等主流厂商的网络设备Console端口普遍遵循EIA/TIA-561等类似的工业标准，引脚定义基本相同，标准的RJ45转DB9或USB转RJ45配置线在这些品牌之间是通用的，但需要注意，某些特殊型号或老旧设备可能存在非标设计，这种情况下就需要使用原厂提供的专用线缆。

我的笔记本电脑是Type-C接口，没有USB-A口，该如何使用配置线？
回答：这非常简单，您有两种选择：第一种是直接购买一端为USB-C或附带USB-C转接头的USB转RJ45配置线，第二种是如果您手头只有USB-A接口的配置线，可以单独购买一个质量可靠的USB-C转USB-A的转接器或扩展坞，使用方式与普通USB-A接口完全相同，连接后同样需要在设备管理器中确认虚拟出的COM端口号，并进行后续配置。
