安全稳定控制系统安装步骤详解？新手如何快速掌握？

安装前的准备工作

安全稳定控制系统的安装是一项系统性工程,涉及电力、通信、自动化等多个领域，充分的准备是确保安装质量和系统稳定运行的前提。

技术资料与方案审核

安装前需仔细研读系统技术说明书、设计图纸及施工方案，明确系统架构、设备功能、通信协议及安装要求，重点核对控制屏柜的布置图、端子接线图、设备清单与现场实际是否一致，确保设计无遗漏或错误，需组织技术交底会议，让施工人员理解系统原理、安装规范及安全注意事项，避免因理解偏差导致施工失误。

现场环境检查与基础准备

控制系统的安装环境直接影响设备运行寿命,需检查安装区域的空间尺寸是否满足屏柜就位、散热及维护需求；确认地面平整度及承重能力，必要时进行加固处理；检查温湿度、粉尘、电磁干扰等环境因素，确保符合设备运行标准（如温度通常要求-5℃~40℃，湿度≤90%无凝露），需提前预留好电缆沟、桥架及接地网，确保路径畅通、标识清晰。

设备与材料清点检验

到货后需对所有设备（如控制主机、数据采集单元、通信接口屏等）进行开箱检查，核对型号、规格、数量是否与订单一致，检查外观有无破损、元器件松动等情况，对电缆、端子排、绝缘件等辅助材料进行质量检查，确保其符合国家标准及设计要求，杜绝不合格产品进入施工环节。

安装实施步骤

屏柜安装与固定

屏柜是控制系统的物理载体,安装质量直接影响系统稳定性，首先根据布置图用吊车或叉车将屏柜运至指定位置，调整屏柜的水平度与垂直度（垂直偏差≤1.5mm/m），使用地脚螺栓固定牢靠，多屏柜并列安装时，需保证屏柜间距一致，顶部及侧面无明显缝隙，并通过螺栓连接形成整体，增强机械强度，屏柜接地必须可靠，从接地排引出的接地线截面积需符合规范，通常不小于6mm²，且与接地网采用双端压接。

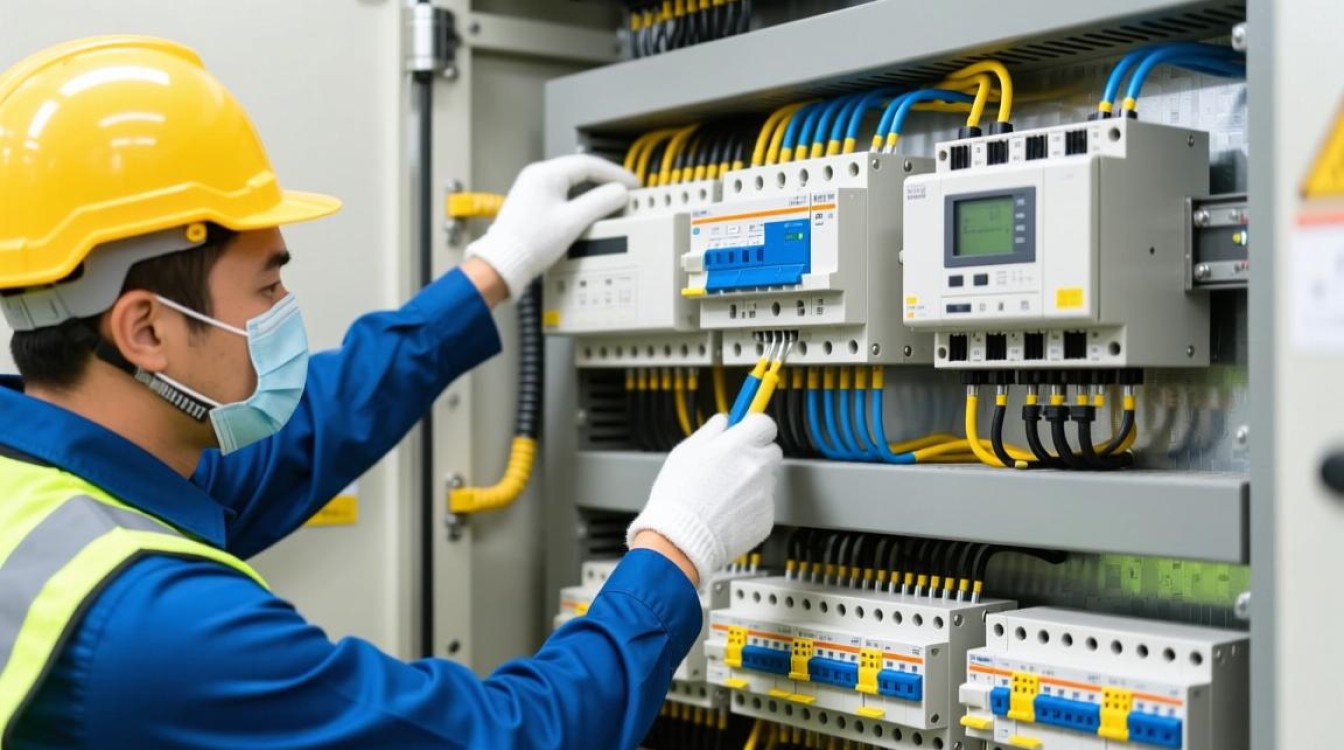

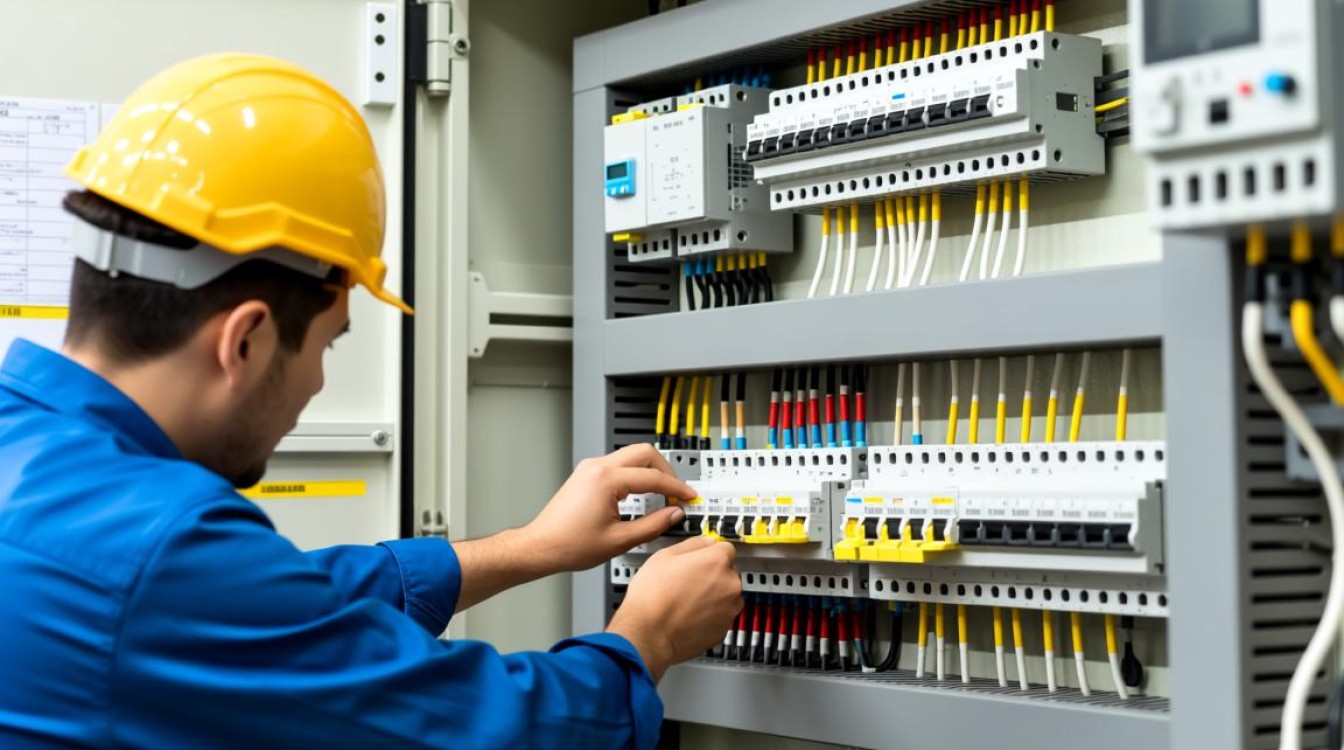

二次回路接线

接线是系统安装的核心环节,需严格按照图纸进行，确保“按图施工、接线正确”，接线前，需再次核对线缆编号与端子排对应关系，避免错接、漏接，剥线时注意绝缘层长度适中，线芯无损伤；压接端子时使用专用压线钳，确保接触电阻小、机械强度高，强弱电电缆应分槽敷设，避免电磁干扰，通信电缆需采用屏蔽双绞线，屏蔽层单端接地，接线完成后，对每个端子进行紧固检查，防止因振动导致松动。

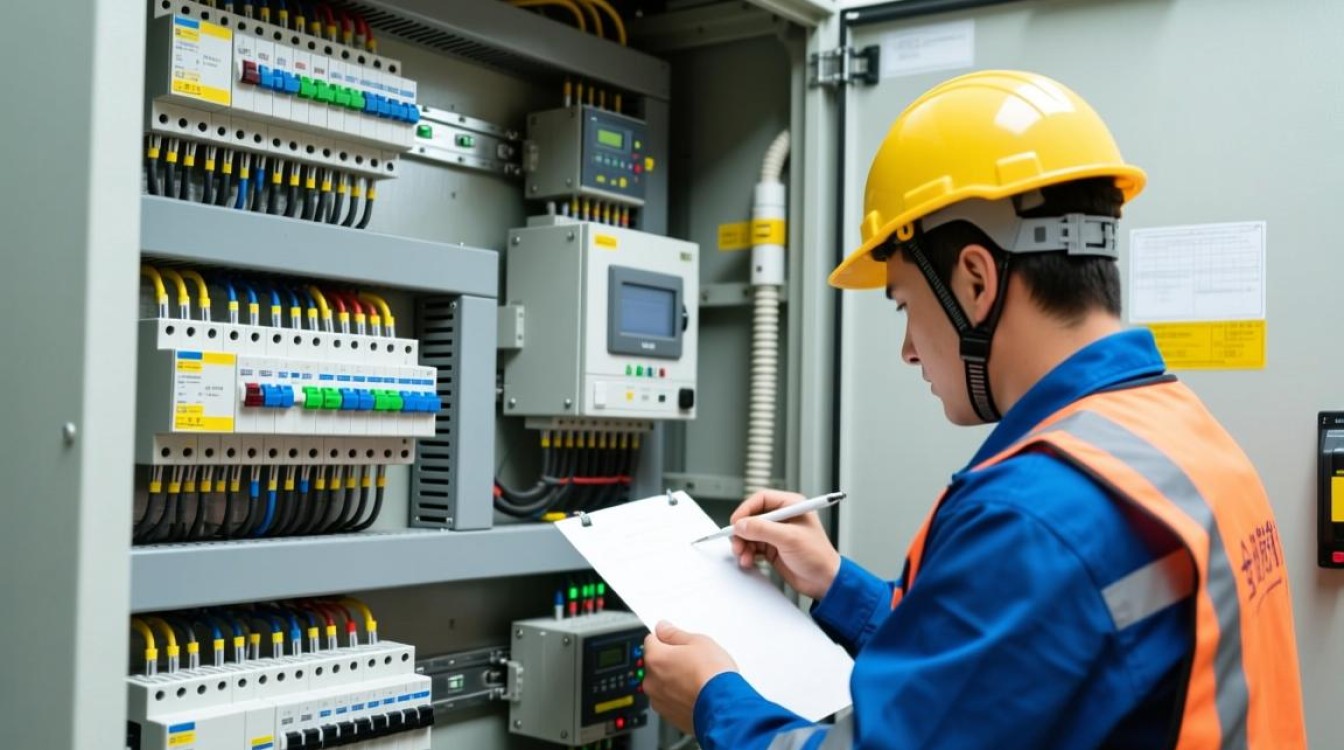

设备通电前检查

接线完成后、通电前，必须进行全面检查，防止短路、接地故障等问题，使用万用表测量回路电阻及绝缘电阻，确保回路无短路、接地线绝缘良好（对地绝缘电阻≥10MΩ）；检查电源电压等级与设备要求是否一致，极性连接是否正确；检查通信接口参数（如波特率、数据位等）是否设置无误，需清除屏柜内的杂物、灰尘，确保通风散热系统正常。

系统调试与验收

分系统调试

调试是验证系统功能的关键步骤,先进行单体设备调试，如测试控制主机电源模块输出电压是否稳定、数据采集单元采样精度是否达标；再进行分系统调试，如验证控制逻辑是否符合设计要求（如故障判据、控制策略动作时间等）；最后进行通信联调，检查各设备间数据传输是否实时、准确，通信中断时能否自动告警，调试过程中需记录各项参数，对异常问题及时分析并整改。

整体联动测试与试运行

分系统调试通过后,进行整体联动测试，模拟电力系统故障场景（如线路跳闸、发电机解列等），验证控制系统是否按预期动作（如切机、切负荷等），并记录动作时间、出口信号等关键数据，测试合格后，进行72小时试运行，观察系统在连续运行状态下的稳定性，监测CPU负载率、内存占用率、通信延迟等指标，确保无异常发生。

竣工验收与资料归档

试运行结束后,组织竣工验收，检查系统功能、性能指标是否达到设计要求，施工质量是否符合规范，验收合格后，整理安装记录、调试报告、图纸变更等资料，形成完整的技术档案，为后续运维提供依据，对运维人员进行操作培训，确保其掌握系统日常维护及故障处理技能。

安全稳定控制系统的安装需严格遵循“准备充分、规范施工、严格调试、全面验收”的原则，每个环节的质量控制都直接关系到系统的可靠运行，为电力系统的安全稳定提供坚实保障。
