安全稳定控制系统安装步骤是什么？新手必看指南。

安全稳定控制系统的安装是一项系统性工程,涉及多专业协同与标准化作业，需严格遵循技术规范与安全流程，以确保系统功能可靠、运行稳定，以下从安装前准备、设备安装、接线与调试、验收四个阶段详细阐述其安装要点。

安装前准备：规划与检查是基础

安装前需完成充分的准备工作,包括技术资料审核、现场勘查与施工方案制定。

1. 技术资料准备：仔细研读系统设计图纸（原理图、接线图、布置图）、设备说明书及施工规范，明确设备型号、安装位置及接线要求，核对清单与实物是否一致，避免型号或参数不匹配。
2. 现场勘查：检查安装环境是否符合要求，包括控制屏柜的安装基础（需水平、坚固）、空间尺寸（确保散热与维护通道）、电源接入点（电压等级、接地系统）及通信线路路径（远离强电干扰源），确认土建工程是否已完成，具备安装条件。
3. 施工方案编制：根据现场情况制定详细施工计划，明确人员分工、进度节点及安全措施，准备好安装工具（万用表、兆欧表、力矩扳手等）、辅材（线缆标识管、接地线、防火泥等）及安全防护用品。

设备安装：规范操作确保稳固

设备安装需遵循“稳固、整齐、易维护”原则，重点控制屏柜安装与设备固定环节。

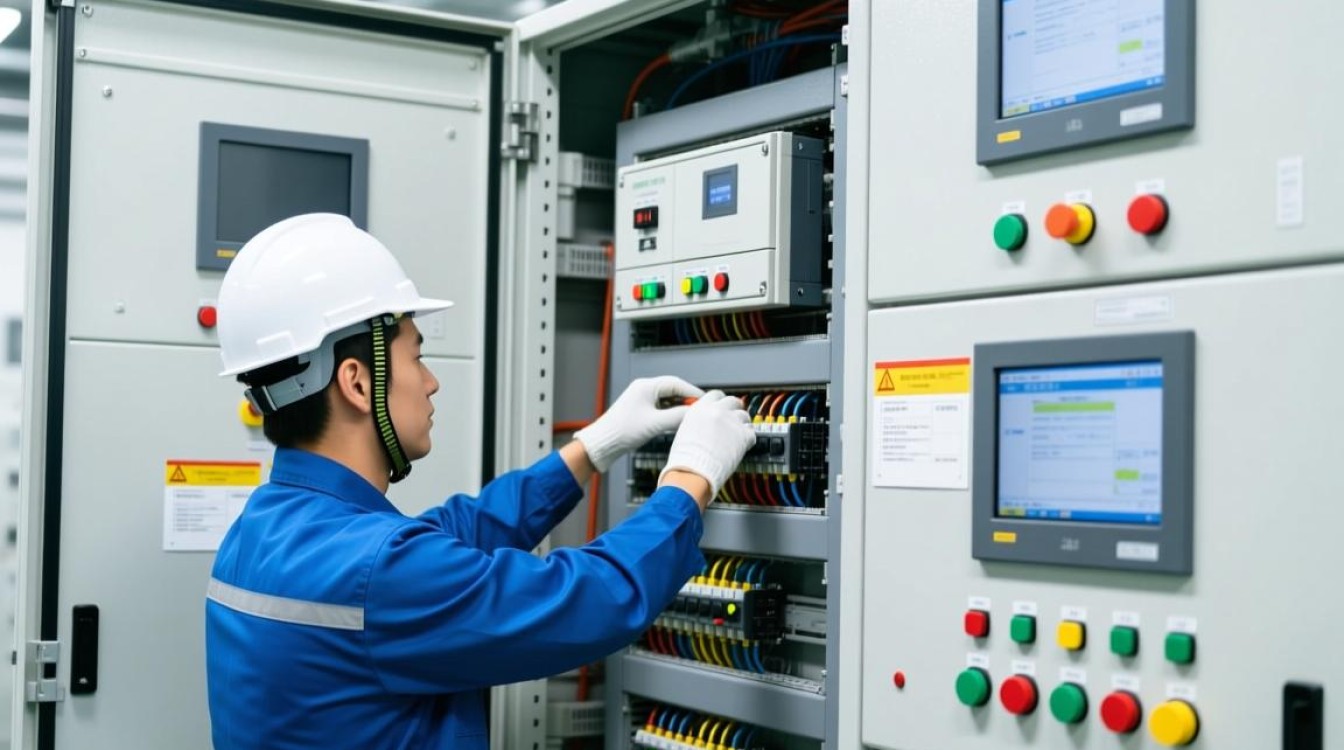

1. 屏柜安装：

   • 定位与找正：采用墨线弹出屏柜安装基准线，利用水平尺、线坠调整屏柜垂直度与水平度，偏差应≤1.5mm/m；屏柜间距需≥800mm（前后），便于维护。
   • 固定与接地：使用膨胀螺栓将屏柜固定在基础槽钢上，螺栓力矩应符合厂家要求（一般为40-50N·m）；屏柜接地需单独从接地排引出，接地线截面积≥4mm²，且与主接地网连接可靠，接地电阻≤1Ω。

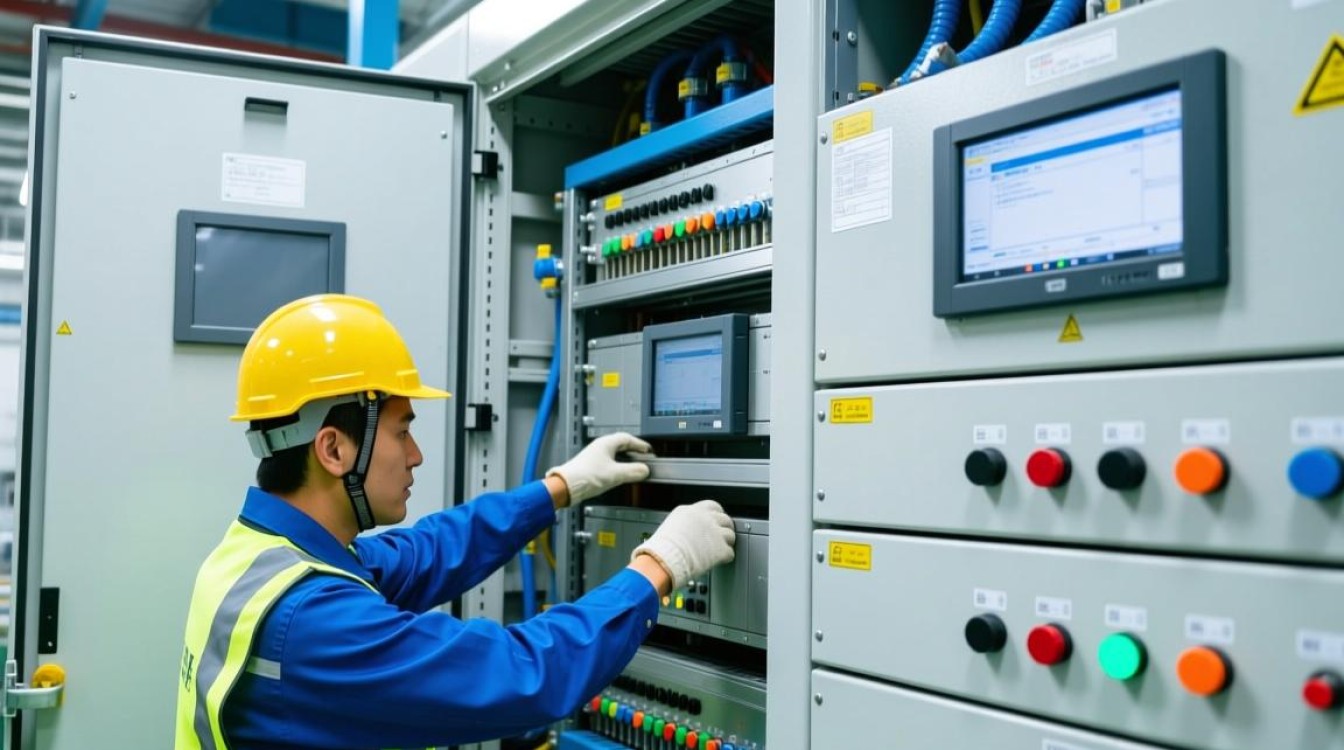

2. 设备单元安装：
   按照从下至上的顺序安装继电器、通信模块、电源模块等单元设备，确保固定牢固、插接到位；对于插件式设备，检查插针无歪斜、氧化，插入后锁紧装置完好。



接线与调试：精准可靠是关键

接线与调试是系统功能实现的核心,需注重工艺规范与测试验证。

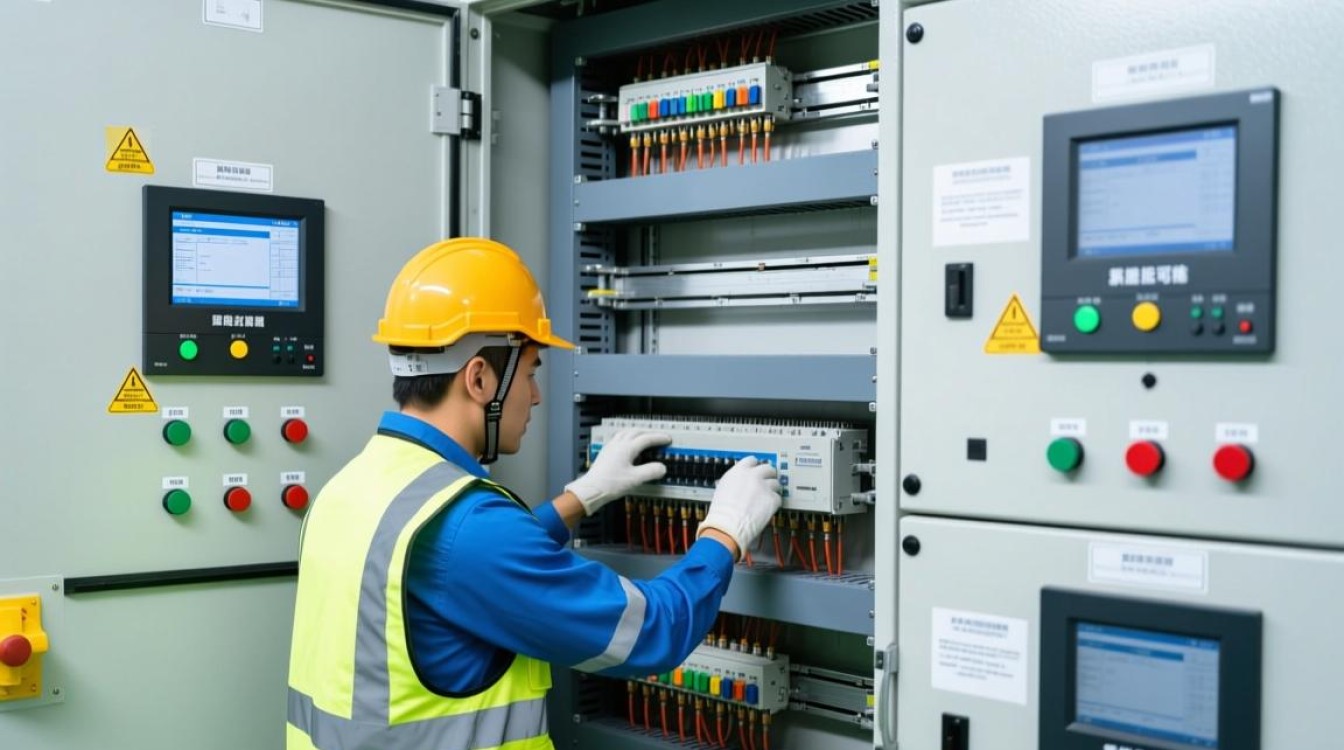

1. 接线工艺：

   • 线缆敷设：强弱电电缆分槽敷设，间距≥300mm，避免交叉干扰；线缆弯曲半径≥10倍线缆外径，避免损伤绝缘；每根线两端挂有标识牌，注明编号、去向（如“1A-K1-01至1号主变保护屏”）。
   • 端子接线：按接线图施工，导线压接采用铜鼻子，端子螺丝力矩适中（一般为2.5-3.5N·m），确保接触良好；每个端子接线≤2根，备用端子用短接片封堵。

2. 调试与测试：

   • 电源测试：检查输入电压、极性是否正确，用万用表测量电源模块输出电压（如DC24V，误差≤±5%），验证电源指示灯正常。
   • 通信测试：使用网络分析仪检查通信端口电平、波特率，确保数据传输无误；对于光纤通信，测试光功率（接收灵敏度≥-30dBm）、误码率（≤10⁻⁹）。
   • 功能模拟测试：模拟故障信号（如断路器跳闸、频率越限），验证控制系统逻辑判断、出口动作（如切机、切负荷）是否符合设计要求，动作时间≤50ms。

表：安全稳定控制系统关键调试项目与标准
| 测试项目 | | 合格标准 |
|——————–|—————————————|——————————-|
| 电源测试 | 输入电压、输出电压稳定性 | 输出电压误差≤±5% |
| 通信测试 | 误码率、光功率/电平 | 误码率≤10⁻⁹，光功率≥-30dBm |
| 动作逻辑测试 | 模拟故障信号，检查出口动作时序 | 动作时间≤50ms，逻辑正确 |
| 抗干扰测试 | 施加浪涌、静电干扰 | 系统无误动、拒动 |

验收：全面检查保障投运

安装调试完成后,需进行多级验收，确保系统满足设计要求。

1. 内部验收：施工单位自检，检查安装工艺、接线正确性、调试记录完整性，对问题整改闭环。
2. 三方验收：组织建设、监理、施工方联合验收，重点核查设备铭牌、接地电阻、通信延迟等关键指标，提交验收报告。
3. 试运行：系统投入试运行72小时，观察运行状态，记录电压、电流、通信数据，确认无异常后正式投运。

通过以上标准化安装流程,可确保安全稳定控制系统具备快速响应、可靠动作的能力，为电网安全稳定运行提供坚实保障。
