安全稳定控制系统组装步骤与注意事项有哪些？

安全稳定控制系统是保障电力系统安全运行的核心技术装备，其组装过程需严格遵循技术规范，确保系统功能完整、性能可靠，本文从系统规划、硬件组装、软件配置、调试测试四个阶段,详细阐述安全稳定控制系统的组装流程及关键要点。

系统规划与方案设计

组装前需明确系统的控制目标、适用场景及功能需求，这是确保系统实用性的基础。

需求分析：根据电网结构、稳定问题类型（如暂态稳定、电压稳定、频率稳定等），确定系统的控制策略（如切机、切负荷、快关汽门等）、响应速度及测量精度要求。
设备选型：根据需求选择核心设备，包括主控单元（通常采用高性能工业计算机或专用装置）、数据采集单元（采集实时电压、电流、功率等数据）、执行单元（如断路器操作机构、负荷开关驱动模块）及通信接口设备（支持IEC 61850、IEC 60870-5-101等标准）。
方案设计：绘制系统拓扑图，明确各设备的连接关系、通信路径及冗余配置方案（如双主机热备、双通信链路冗余），确保系统在单点故障时仍能正常运行。

硬件组装需遵循“布局合理、接线规范、标识清晰”原则，确保物理连接的可靠性与可维护性。

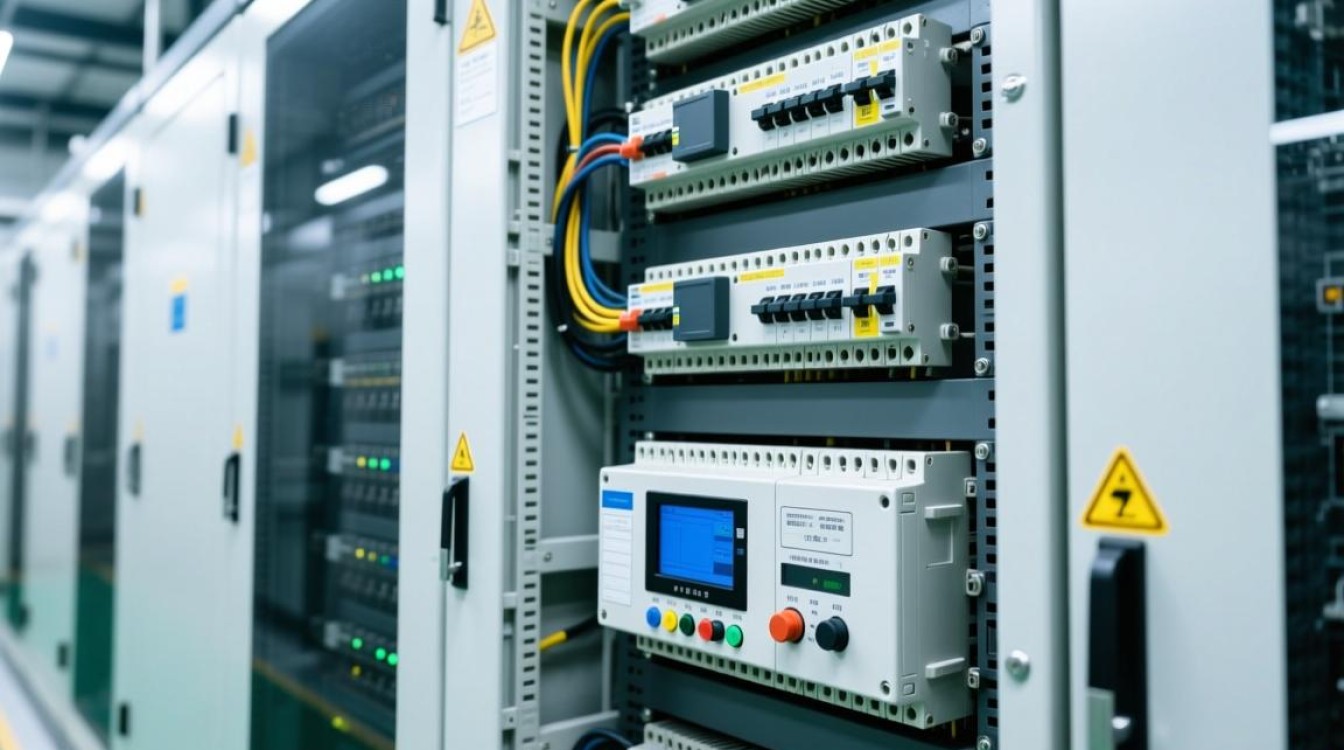

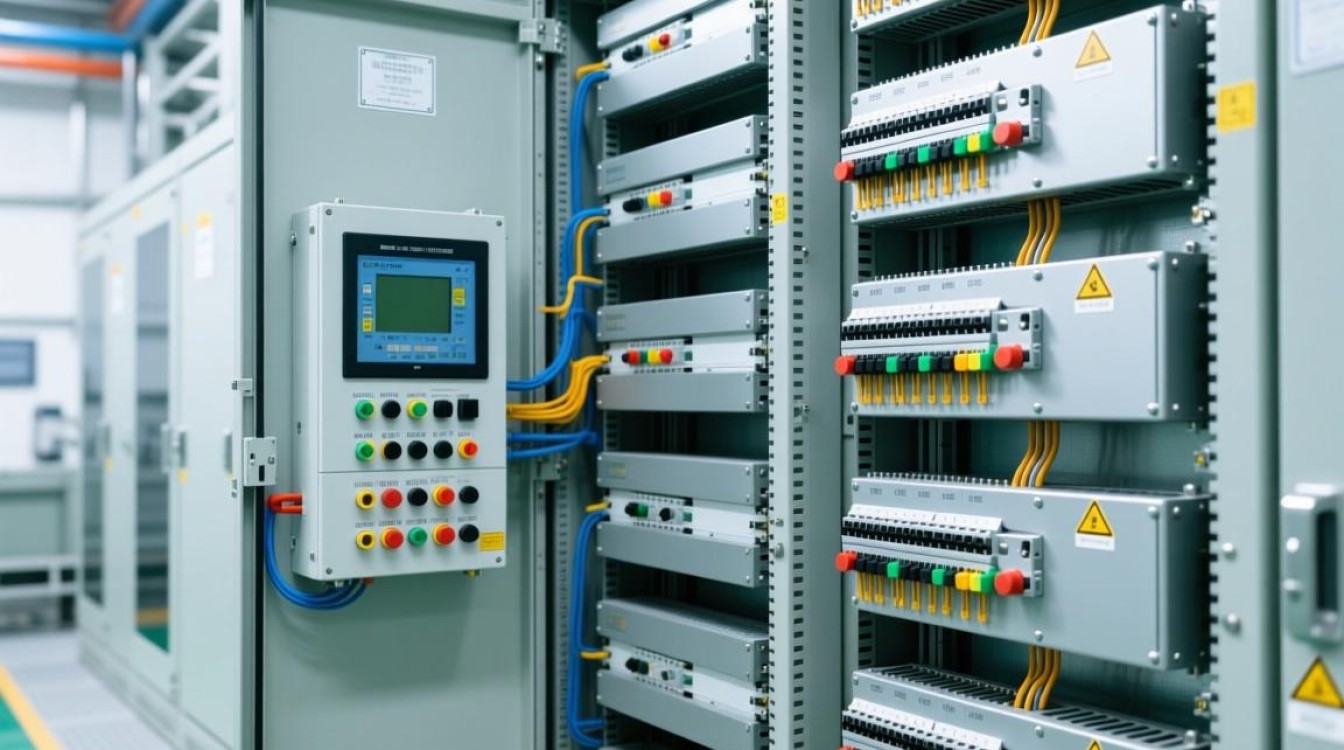

机柜布置：按照功能分区（如控制区、采集区、通信区）安装机柜，设备间距需满足散热和维护要求；主控单元、电源模块等核心设备安装在机柜中部，便于操作；接线端子、继电器等辅助设备分区排列。
设备安装：固定设备时使用防震垫片，确保螺栓紧固；安装前检查设备外观无损伤，核对型号与设计一致；通信接口、电源接口等预留10%-15%的扩展空间。

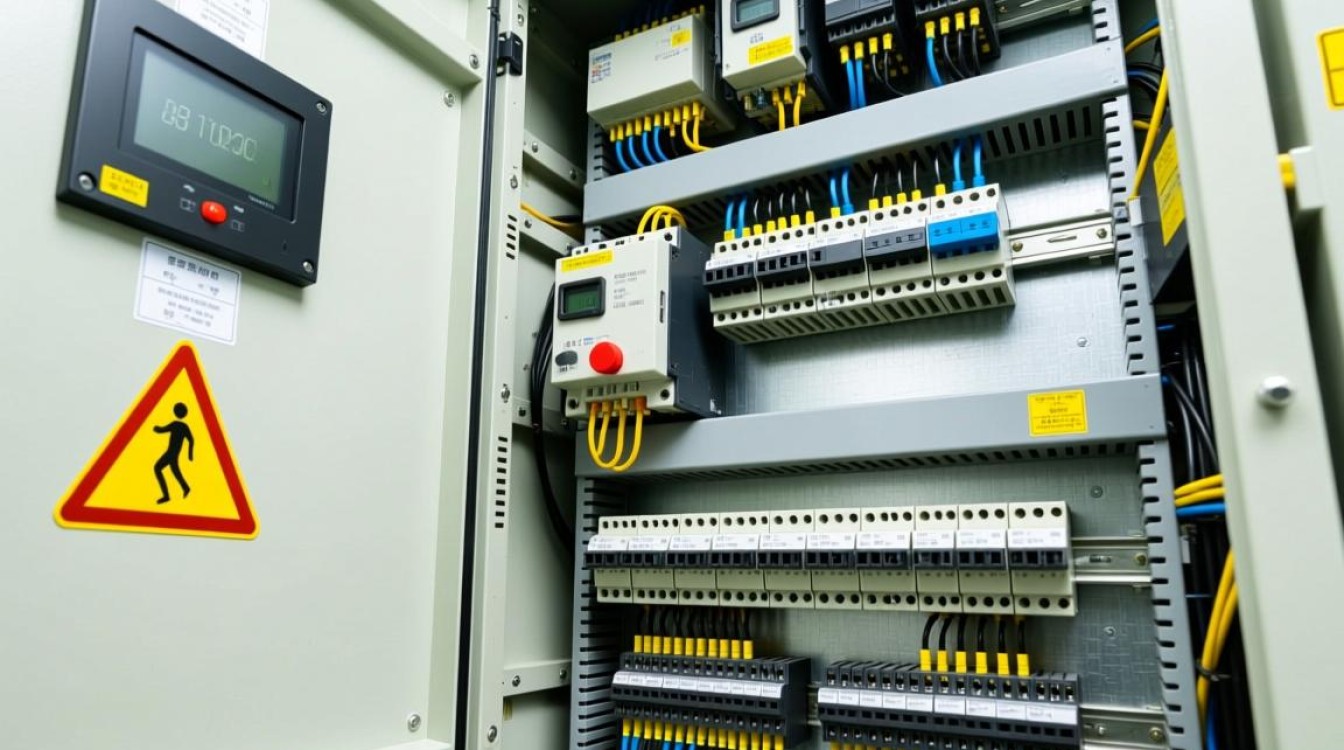

接线规范：
- 电源接线：采用双路冗余电源，分别接入不同市电回路；线径需满足设备最大电流需求，正负极标识清晰（如红色为正、黑色为负）。
- 信号接线：模拟量信号（如电压互感器、电流互感器输出）采用屏蔽双绞线，屏蔽层单端接地；开关量信号（如断路器状态）使用普通控制电缆，强弱电分开布线，避免电磁干扰。
- 通信接线：光纤通信采用ST/SC接口，弯曲半径不小于光纤直径的20倍；以太网通信使用超五类双绞线，接头压接牢固，线序标准（T568B）。

软件是安全稳定控制系统的“大脑”，需确保控制逻辑准确、通信协议匹配。

基础软件安装：在主控单元安装实时操作系统（如VxWorks、Linux RT）及监控软件（如SCADA系统），确保系统时钟与GPS同步（误差≤1ms）。
控制逻辑配置：根据设计方案编写控制逻辑程序，包括故障判别逻辑（如基于阻抗、频率变化量的故障检测）、控制策略逻辑（如切机量计算、负荷切除优先级）及联锁逻辑（如防止误动/拒动的闭锁条件）。
参数整定：输入系统参数，如设备额定值、定值区（分正常运行、故障检修等模式）、通信地址（IP、MAC地址）等；参数需经过严格计算与复核，避免因定值错误导致控制失效。
通信配置：配置通信协议参数（如IEC 61850的MMS映射、IEC 60870-5-101的ASDU格式），确保与站内其他设备（如保护装置、故障录波器）的数据交互顺畅。

调试是验证系统功能与性能的关键环节，需分阶段进行，确保系统满足设计要求。

单体调试：对单个设备（如数据采集单元、执行单元）进行测试，验证其测量精度（误差≤0.2%）、动作时间（≤20ms）及通信稳定性（丢包率≤0.01%）。
联调测试：将各设备连接，测试系统整体功能：
- 模拟故障测试：通过继电保护测试仪模拟电网故障（如三相短路、频率越限），验证系统故障判别时间（≤30ms）、控制指令输出准确性及执行机构动作可靠性。
- 压力测试：模拟多故障并发、通信中断等异常工况，验证系统的冗余切换能力（切换时间≤50ms）及自恢复功能。
现场试运行：系统投运后，连续运行72小时以上，监测其稳定性、数据实时性及环境适应性（如温度、湿度变化对设备的影响），记录并分析异常数据，优化系统参数。

组装完成后需整理完整文档，包括设计方案、硬件清单、接线图、软件程序、测试报告等，确保系统可追溯、可维护，验收时需对照技术规范，逐项检查功能、性能指标，确认无误后签署验收文件，正式投入运行。

通过以上流程，可确保安全稳定控制系统的组装质量,为电网安全稳定运行提供坚实保障。
