cdn1系列电动机保护器设置，详细步骤是什么？

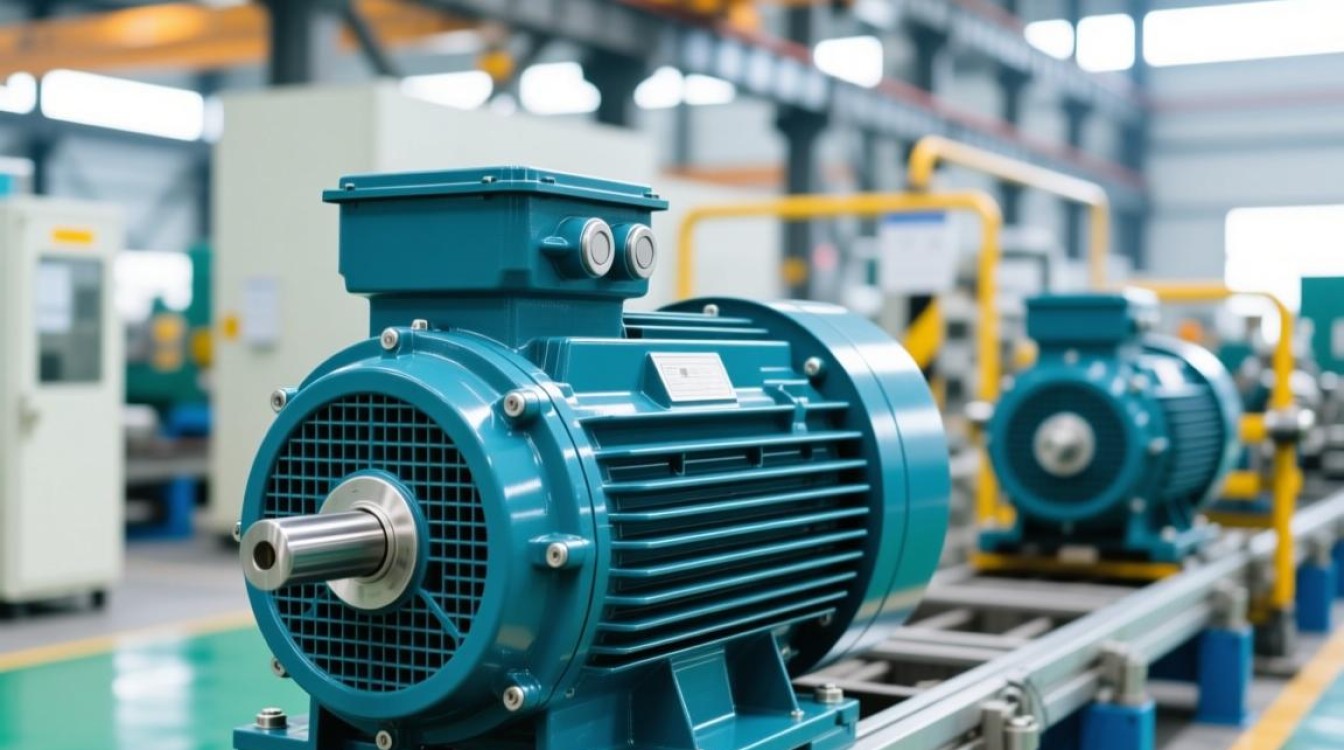

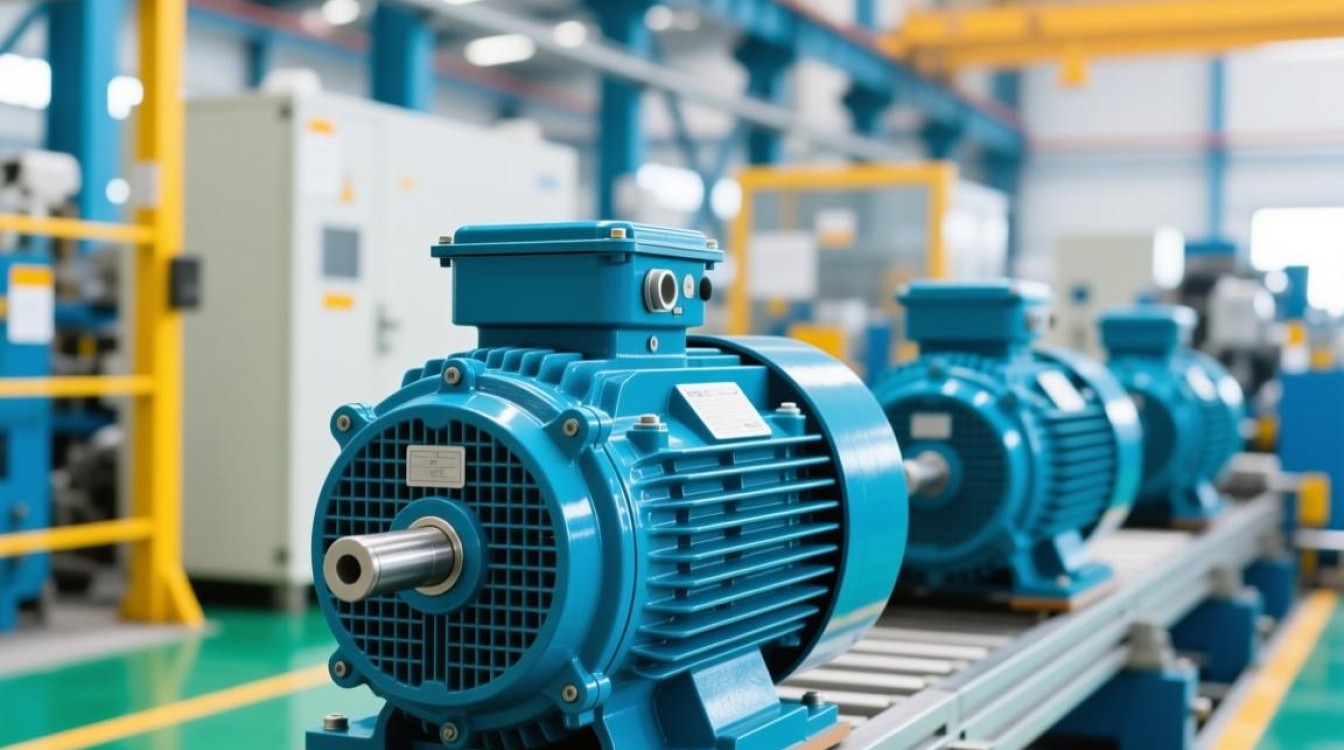

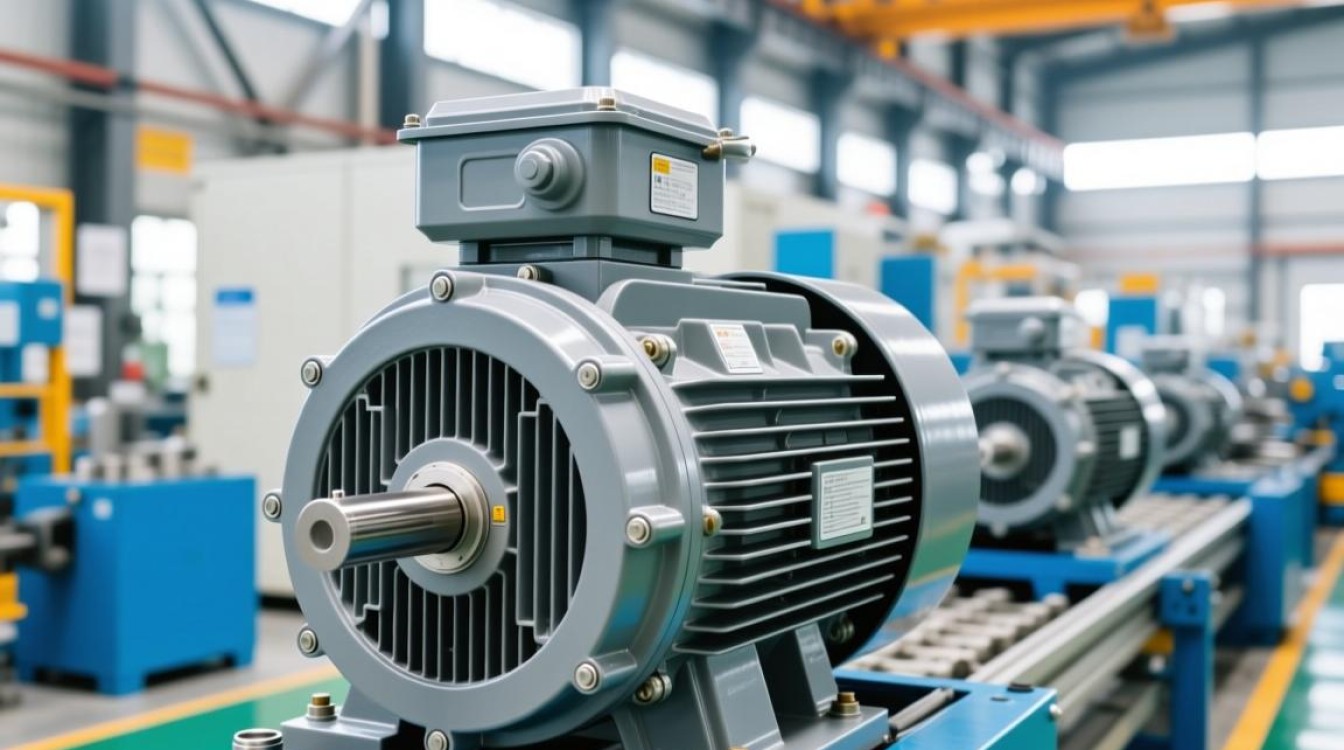

在现代化的工业生产中,三相异步电动机作为核心动力设备，其稳定运行直接关系到整个生产线的效率与安全，为了有效防止电动机因各种电气故障而损坏，采用高性能的综合保护器显得至关重要，CDN1系列电动机综合保护器是一款集测量、保护、控制于一体的智能化设备，其正确、合理的设置是确保其发挥最大效能的关键，本文将详细阐述CDN1系列电动机综合保护器的设置方法与要点，旨在为相关技术人员提供一份清晰、实用的操作指南。

CDN1保护器核心功能与保护原理

在进行参数设置之前,首先需要了解CDN1系列保护器具备的核心保护功能，它主要通过实时监测电动机的电流、电压、漏电等信号，与内部设定的阈值进行比较，一旦发现异常，便会按预设的逻辑发出报警或跳闸指令，切断电源，从而保护电动机，其主要保护功能包括：

• 过流保护： 防止电动机因负载过大、堵转或电源电压偏低等原因引起的电流超过额定值，通常具备反时限或定时限特性。
• 缺相保护： 监测三相电源的完整性，任何一相缺失时迅速动作，防止电动机因单相运行而烧毁。
• 相不平衡保护： 当三相电流不平衡度超过设定值时进行保护，避免电动机绕组因过热而受损。
• 堵转保护： 针对电动机启动后或运行中发生的机械卡死现象，此时电流会急剧增大，保护器需快速切断电源。
• 接地/漏电保护： 监测电动机绕组对地的绝缘状况，当发生漏电时及时动作，保障人身安全。
• 欠载保护： 防止泵类设备因空转（如管道破裂、抽空）而造成的机械损坏。

理解这些保护功能的工作原理,有助于技术人员在设置参数时，能够结合实际工况做出更合理的判断。

CDN1系列电动机综合保护器设置步骤

设置过程遵循“安全第一、数据准确、逐步调试”的原则。

前期准备工作

在接触保护器进行设置前,必须做好充分准备：

• 安全断电： 确保为电动机供电的主开关已经断开，并悬挂“禁止合闸”警示牌。
• 资料核对： 仔细阅读CDN1保护器的产品说明书，并准备好被保护电动机的铭牌数据，包括额定功率、额定电流、额定电压、功率因数、极数等。
• 工具准备： 准备好合适的螺丝刀、万用表等工具。

基本参数设置

基本参数是保护器正确工作的基础,必须严格按照电动机铭牌数据输入，这部分通常在保护器通电后通过操作面板的按键进行设置。

保护参数整定

保护参数的整定是CDN1设置的核心环节,需要根据负载特性和工艺要求进行精细调整，下表列出了关键保护参数的设置思路。

控制与通讯设置

CDN1系列通常还具备控制功能,如直接启动、双向启动、星三角启动等，需根据实际控制逻辑在菜单中选择正确的启动方式，若需接入DCS或PLC系统，还需对通讯地址、波特率等参数进行设置，确保数据通讯正常。

调试与验证

所有参数设置完毕后,不要立即投入运行，应先进行模拟测试，许多保护器自带测试功能，可以模拟过流、缺相等故障，观察保护器是否能按设定值准确报警或跳闸，确认无误后，方可合闸进行空载试运行，观察启动过程和运行电流是否正常，最后再带载运行，记录下最终的设置参数，以备后续维护。

相关问答FAQs

问题1：我的CDN1保护器在电机启动时就频繁跳闸，是什么原因？

解答： 启动时跳闸通常与过流保护或堵转保护的设置不当有关，请按以下步骤排查：

1. 检查电机额定电流设置： 确认保护器中设置的“电机额定电流”是否与电机铭牌完全一致，如果设置值远小于实际额定值，启动电流很容易超过过流保护阈值。
2. 检查过流保护定值： 查看过流动作倍数和延时时间是否过小，电机的启动电流通常是额定电流的5-7倍，启动过程可能持续数秒，您需要确保过流保护的延时时间能够躲过正常的启动时间，可以适当增大过流延时时间，或在启动阶段（如果保护器支持）暂时屏蔽过流保护。
3. 检查堵转保护定值： 堵转动作倍数设置得过低，会使得启动时的高电流被误判为堵转，请尝试将堵转动作倍数调高，例如从4倍Ie调至6倍Ie。
4. 检查电源电压： 使用万用表测量启动时的电源电压，如果电压过低，会导致电机输入电流异常增大，超过正常启动电流。

问题2：故障排除后，如何手动复位CDN1保护器？

解答： CDN1系列电动机综合保护器在因故障跳闸后，通常需要手动复位才能重新启动，操作步骤如下：

1. 确认故障已消除： 在复位前，必须先查明并排除导致跳闸的故障原因，如机械卡死、电源缺相、线路接地等。
2. 查看故障信息： 观察保护器显示屏或指示灯，确认当前的故障类型，部分型号会显示故障代码，如“OC”表示过流，“PL”表示缺相。
3. 执行复位操作： 在保护器面板上找到标有“复位”或“Reset”的按键，在确认故障已排除且电源已断开（或根据安全规程操作）的情况下，按下此键，故障指示灯应熄灭，显示屏恢复到正常的运行监测界面。
4. 重新启动： 复位成功后，方可按照正常程序重新启动电动机，部分保护器可能设置了“自动复位”功能，但出于安全考虑，在工业应用中强烈建议使用“手动复位”模式，以便强制人员在每次故障后进行设备检查。
