如何为cisco 3750交换机划分VLAN并配置trunk？

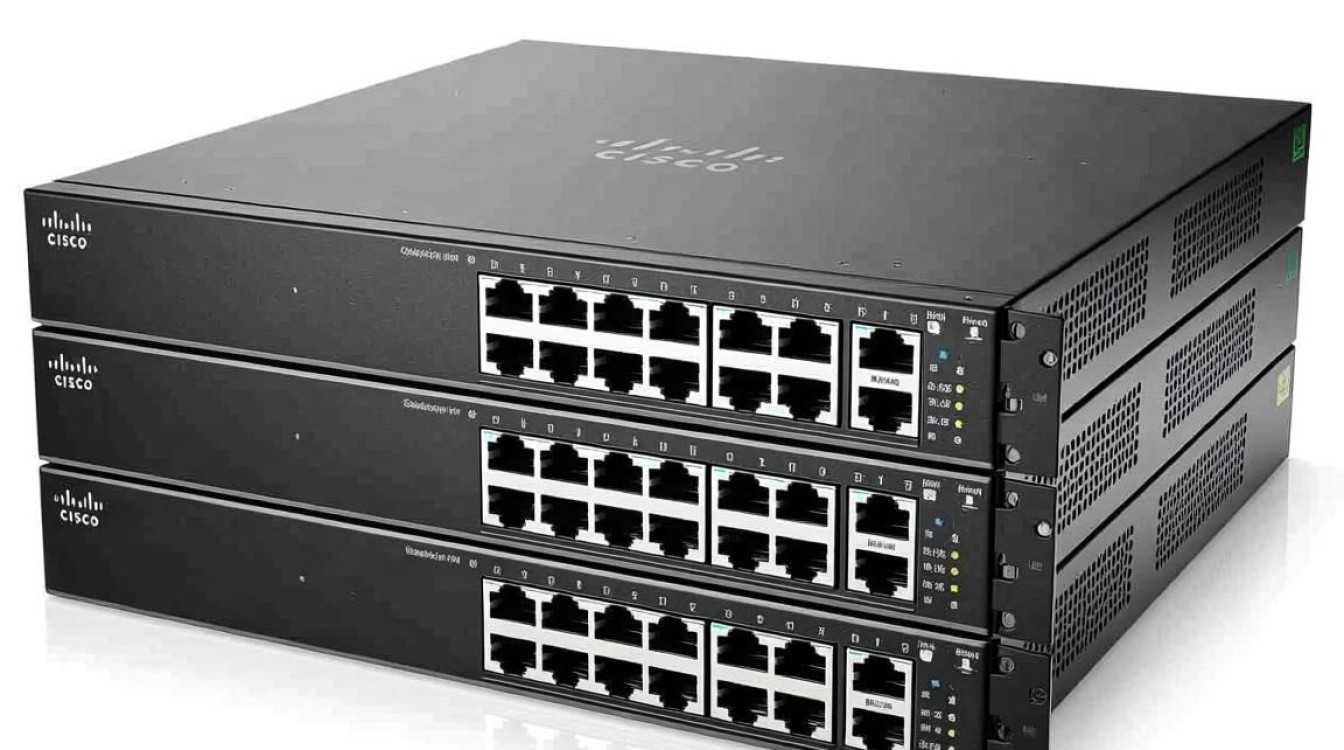

Cisco Catalyst 3750系列交换机作为企业网络中经典的二层/三层交换设备，凭借其强大的堆叠能力和稳定的性能，至今仍在许多网络环境中扮演着核心角色，对其进行正确、高效的配置是保障网络稳定运行的基础，本文将系统性地介绍Cisco 3750交换机的核心配置步骤，从基础设置到高级应用，旨在为网络管理员提供一份清晰、实用的配置指南。

基础配置：首次访问与安全设置

首次配置3750交换机通常通过Console口进行，连接好Console线后，使用终端仿真软件（如PuTTY、SecureCRT）设置好波特率（通常为9600）即可开始。

进入交换机命令行界面后，首要任务是进行基础安全设置,防止未授权访问。

1. 进入特权模式与全局配置模式

   Switch> enable
   Switch# configure terminal
   Enter configuration commands, one per line.  End with CNTL/Z.
   Switch(config)#

2. 设置主机名
   为交换机设定一个具有辨识度的主机名,方便管理。

   Switch(config)# hostname Core-SW-01
   Core-SW-01(config)#

3. 设置特权模式密码
   使用 enable secret 命令设置加密的特权密码，比 enable password 更安全。

   Core-SW-01(config)# enable secret cisco@123

4. 配置Console口登录密码
   为Console连接设置密码,增加物理访问的安全性。

   Core-SW-01(config)# line console 0
   Core-SW-01(config-line)# password console@pwd
   Core-SW-01(config-line)# login
   Core-SW-01(config-line)# exit

5. 配置VTY（远程登录）密码
   允许通过网络（如Telnet或SSH）管理交换机,并设置登录密码。

   Core-SW-01(config)# line vty 0 15
   Core-SW-01(config-line)# password vty@pwd
   Core-SW-01(config-line)# login
   Core-SW-01(config-line)# exit

完成以上配置后，务必执行 write 或 copy running-config startup-config 命令保存配置,以防交换机重启后配置丢失。

接口配置：接入端口与干道端口

接口配置是交换机管理的核心，根据连接设备的不同,端口需要配置为不同的模式。

配置接入端口
将端口划分到指定的VLAN,用于连接终端用户。

Core-SW-01(config)# interface FastEthernet 0/1
Core-SW-01(config-if)# switchport mode access
Core-SW-01(config-if)# switchport access vlan 10  ! 假设VLAN 10已创建
Core-SW-01(config-if)# spanning-tree portfast  ! 可选，用于快速启动端口
Core-SW-01(config-if)# exit

配置干道端口
当需要在交换机之间传输多个VLAN的数据时,需将端口配置为Trunk模式。

Core-SW-01(config)# interface GigabitEthernet 0/1
Core-SW-01(config-if)# switchport mode trunk
Core-SW-01(config-if)# switchport trunk encapsulation dot1q  ! 部分型号需要指定封装协议
Core-SW-01(config-if)# switchport trunk allowed vlan 10,20,30  ! 允许指定的VLAN通过
Core-SW-01(config-if)# exit

VLAN 创建与端口分配：逻辑网络隔离

VLAN（虚拟局域网）是实现逻辑网络隔离、增强安全性和控制广播域的关键技术。

创建VLAN
在全局配置模式下创建VLAN并为其命名。

Core-SW-01(config)# vlan 10
Core-SW-01(config-vlan)# name Sales
Core-SW-01(config-vlan)# vlan 20
Core-SW-01(config-vlan)# name Marketing
Core-SW-01(config-vlan)# exit

创建SVI（交换虚拟接口）
为VLAN创建一个三层接口,通常用作该VLAN内主机的网关。

Core-SW-01(config)# interface vlan 10
Core-SW-01(config-if)# ip address 192.168.10.1 255.255.255.0
Core-SW-01(config-if)# no shutdown
Core-SW-01(config-if)# exit

创建SVI后，需要确保在全局模式下启用了IP路由功能（如果需要VLAN间路由）：
Core-SW-01(config)# ip routing

堆叠配置：实现高可用性与易管理性

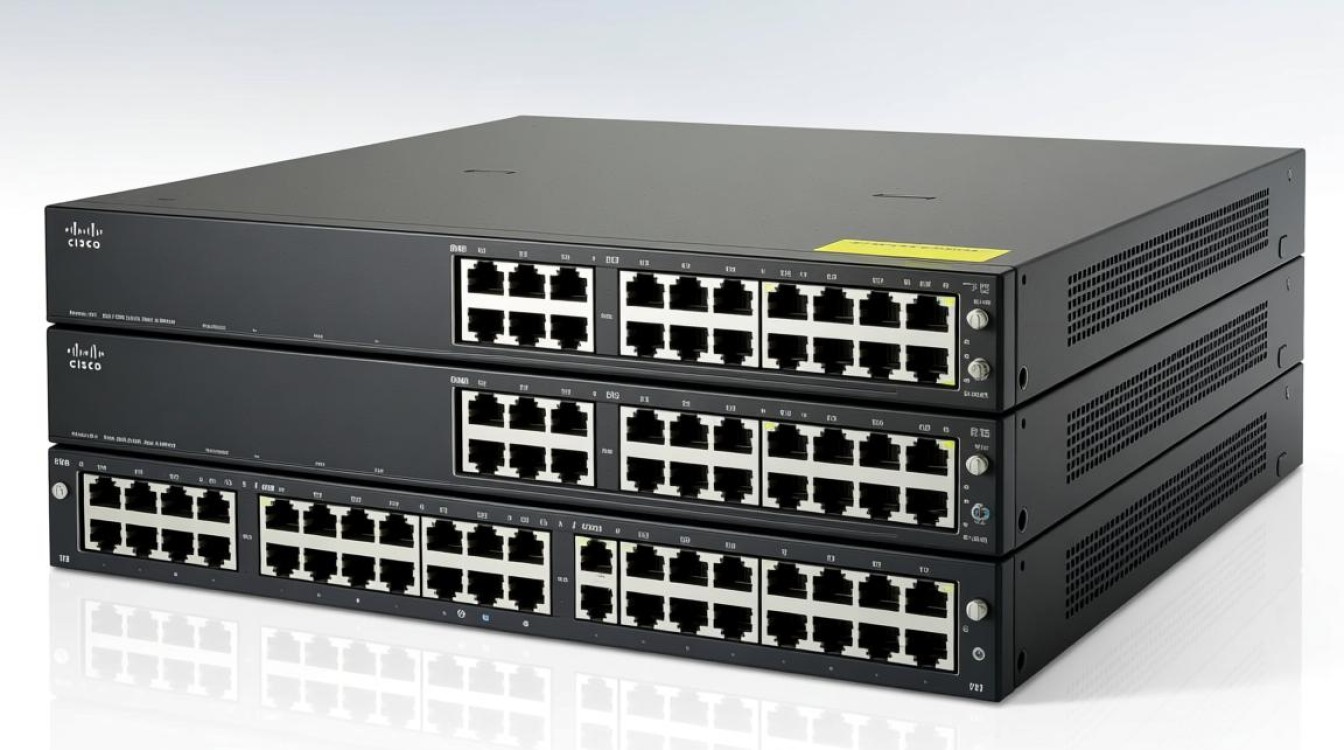

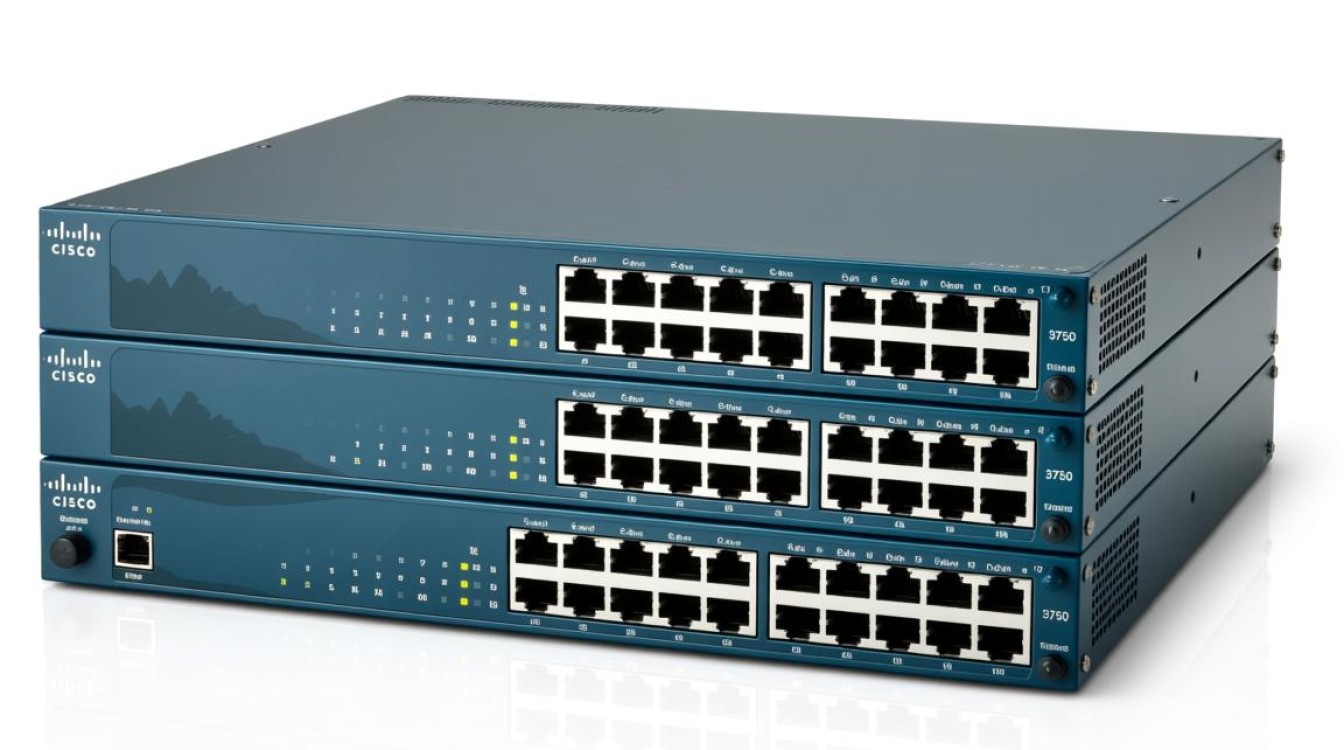

Cisco 3750最突出的特性之一就是堆叠，通过专用的StackWise线缆将多台物理交换机连接在一起，逻辑上形成一台交换机，从而实现统一管理、简化拓扑和高带宽背板。

堆叠主选举
堆叠会自动选举一台主交换机和一台备用交换机,选举优先级基于：

1. 手动配置的优先级（数值越高越优先，范围1-15）。
2. 默认情况下,MAC地址最高的交换机成为主交换机。

配置堆叠优先级
为确保稳定,可以手动指定主交换机。

Core-SW-01# configure terminal
Core-SW-01(config)# switch 1 priority 15  ! 将1号交换机的优先级设为最高

注意：堆叠成员的编号（1, 2, 3…）是在启动时根据物理位置自动分配的，可以使用 reload slot 命令重启指定槽位的成员。

管理与服务配置：SSH与SVI

为了更安全地进行远程管理,推荐使用SSH替代Telnet。

配置SSH
SSH需要域名、RSA密钥和本地用户数据库。

Core-SW-01(config)# ip domain-name mynetwork.local
Core-SW-01(config)# crypto key generate rsa
The name for the keys will be: Core-SW-01.mynetwork.local
Choose the size of the key modulus in the range of 360 to 2048 for your
  General Purpose Keys. Choosing a key modulus greater than 512 may take
  a few minutes.
How many bits in the modulus [512]: 1024  ! 推荐使用1024位或更高
Core-SW-01(config)# username admin secret Admin@SSHpwd  ! 创建本地用户
Core-SW-01(config)# line vty 0 15
Core-SW-01(config-line)# login local  ! 使用本地数据库登录
Core-SW-01(config-line)# transport input ssh  ! 只允许SSH接入
Core-SW-01(config-line)# exit

至此，一个具备基本安全、VLAN划分、堆叠能力和安全远程管理的Cisco 3750交换机框架已搭建完成，后续可根据业务需求，继续配置ACL（访问控制列表）、QoS（服务质量）、动态路由协议（如OSPF、EIGRP）等高级功能。

相关问答 (FAQs)

问题1：如何重置Cisco 3750交换机的特权EXEC密码？
解答：忘记密码时，可以通过物理访问进行密码恢复,步骤如下：

1. 断开交换机电源。
2. 按住面板上的“Mode”按钮,同时重新接通电源。
3. 当端口1x以上的LED灯熄灭后，松开“Mode”按钮，交换机将进入 switch: 提示符的ROMMON模式。
4. 在 switch: 提示符下，依次执行以下命令来初始化Flash文件系统并重命名配置文件：

   switch: flash_init
   switch: rename flash:config.text flash:config.old
   switch: boot

5. 交换机将跳过现有配置启动，启动后，进入特权模式，将重命名的配置文件合并回当前配置：

   Switch> enable
   Switch# copy flash:config.old running-config

6. 系统会加载原有配置，但因为密码是在全局配置模式下的，你现在已经处于特权模式，进入全局配置模式，重新设置新的特权密码。

   Switch# configure terminal
   Switch(config)# enable secret NewPassword123

7. 保存新配置。

   Switch(config)# end
   Switch# write

问题2：保存配置时，write 命令和 copy running-config startup-config 命令有何区别？
解答：在实际效果上，这两个命令是完全等价的，它们的目的都是将当前正在运行的配置保存在NVRAM中，以便交换机下次重启时能够加载该配置,区别主要在于历史渊源和语法习惯：

• write 是Cisco IOS早期版本中使用的命令，语法更简洁，至今Cisco仍然保留它，主要是为了向后兼容,很多老习惯的管理员仍在使用。
• copy running-config startup-config 是后来Cisco IOS引入的更标准、更通用的复制命令语法，它的格式是 copy <源> <目标>，这个语法可以扩展到更广泛的用途，copy running-config tftp:（将配置备份到TFTP服务器）或 copy tftp: startup-config（从TFTP服务器恢复配置）。

对于保存配置这一单一操作，使用哪个命令都可以，但从语法规范和未来学习的角度看，推荐使用 copy running-config startup-config，因为它更清晰地表达了操作的逻辑,且能平滑过渡到其他复制操作。
